PRODUCTS

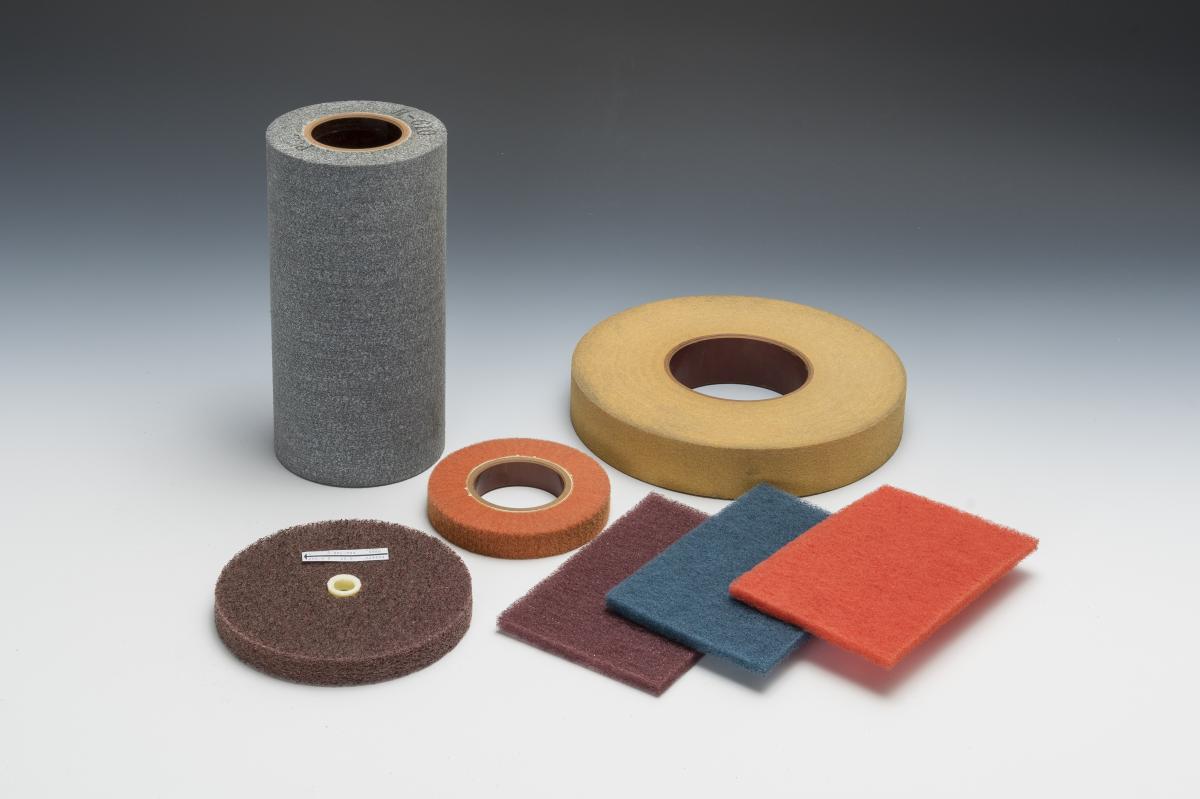

ファブリック(万能型)

粗研磨から仕上げまで、幅広い仕上がりに対応した品ぞろえをご用意しています。
ご使用目的に合わせて粗さを選びお使いください。

特長

●GF
馴染み性能が高く、微小バリ取りや細かなヘアライン仕上げなどに向いています。
対応形状:シート、ロール、ディスク、渦巻き、積層、フラップ、軸付き、オープンバフ、ブロック

●HF
目詰まりが非常に少ないので、アルミなどの研磨がストレスなく作業いただけます。
対応形状:積層

●PG
硬くて切れ味のよいホイールとして開発しました。研削量、寿命、仕上り粗さも高いレベルでバランスをとっており、微小バリ除去や面粗度調整に最適です。
対応形状:積層

仕様





砥粒

00 01 03 06 07 08 09 010 012 014 016 018 019 020 021 022 023
(#46&C) (#60) (#80) (#120) (#150) (#180) (#220) (#240) (#320) (#400) (#600) (#800) (#1000) (#1200) (#1500) (#2000) (#2500)
GF




WA
A
C

HF
A


PG



WA
A
C

用途

GF
●ヘアライン仕上げ ●サテン仕上げ ●バフ前面粗度調整
●さび取り ●扱いキズの除去 ●微小バリ取り

HF
●アルミヘアライン ●アルミ微小バリ取り ●アルミメッキ面粗度調整

PG
●面粗度調整 ●微小バリ取り ●コート剥離

用途表

  研削 研磨 バリ取り サビ/汚れ落とし 黒皮落とし 表面仕上げ ヘアライン加工
GF・シート -  〇  〇  -
GF・ディスク -  〇  〇  - -
GF・渦巻き -  〇  〇  -
GF・フラップ -  〇  〇  -
GF・積層 -  〇  〇  - -
GF・軸付 -  〇  〇  - -
GF・オープンバフ -  〇  -
HF・積層 - -
PG・積層 - -
