BWF型
-
不会堵塞的高性能逆洗式筒式过滤装置
无需易耗品、便于维护
特点
・出色的过滤性能
孔加工精度非常高,具有峰部极为尖锐的口径尺寸。同时,利用逆洗开始压力达到0.2MPaG的滤渣层进行滤渣过滤,从而实现较高的过滤精度。
・出色的逆洗性
采用锥形孔,不会堵塞,也可有效地进行逆洗。是无需维护的优质逆洗过滤装置。
・高滤渣剥离性
表面看上去并非如同金属丝网一样复杂,而显得非常光滑,从而实现了较高的滤渣剥离性。
通过电解研磨,实现了更高的剥离性。
・高耐久性
与以往的滤材不同,过滤面为管状物,因此无需支撑体,耐久性优异,可长时间放心使用。
超纤细的锥孔形状
用途
- 螺纹研磨、齿轮研磨等微粒子淤渣
- 高粘度油性冷却液

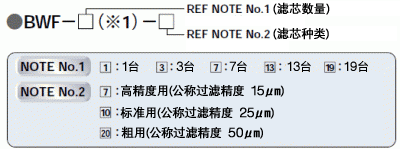

型号
※1:滤芯数量与机体类型不同时, 括号内记为机体类型。
滤芯数量与机体类型相同时,括号内无记载。
例:13种类型机体、10个滤芯→BWF-10(13)-7

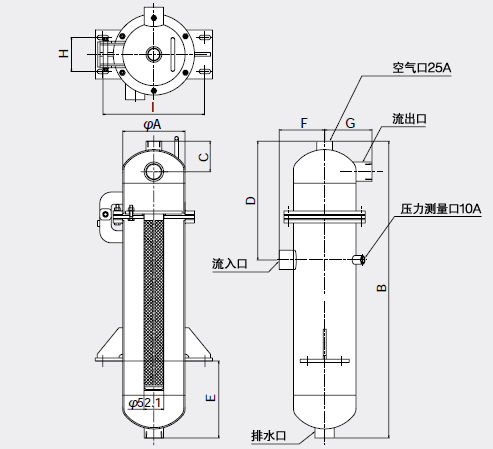

尺寸・质量
型号 | A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
H (mm) |
I (mm) |
质量 (kg) |
---|---|---|---|---|---|---|---|---|---|---|
BWF-1-□ | 114 | 740 | 65 | 260 | 145 | 100 | 95 | 60 | 210 | 16 |
BWF-3-□ | 165 | 785 | 80 | 314 | 200 | 120 | 125 | 90 | 270 | 25 |
BWF-7-□ | 216 | 790 | 85 | 320 | 200 | 150 | 145 | 120 | 320 | 36 |
BWF-13-□ | 318 | 900 | 130 | 435 | 300 | 200 | 215 | 160 | 430 | 55 |
BWF-19-□ | 355 | 970 | 130 | 495 | 300 | 220 | 230 | 160 | 470 | 65 |
※流入、流出、排水、空气口(插口)以及机体连接部(法兰)可变更为金属环。
标准规格
滤芯数量 | 1台 | 3台 | 7台 | 13台 | 19台 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
型号 | BWF-1-□ | BWF-3-□ | BWF-7-□ | BWF-13-□ | BWF-19-□ | ||||||||||
排列 | |||||||||||||||
目标处理量(油性) | 10ℓ/min | 30ℓ/min | 70ℓ/min | 130ℓ/min | 190ℓ/min | ||||||||||
标准过滤时间 | 5~10分钟 (过滤装置种类∶高精度用 油性∶30cSt SS浓度∶300mg/ℓ时) |
||||||||||||||
标准逆洗时间 | 20s | ||||||||||||||
逆洗开始压力 | 0.2MPaG | ||||||||||||||
流入 | 20A Rc or 金属环 |
32A Rc or 金属环 |
50A Rc or 金属环 |
65A Rc or 金属环 |
80A Rc or 金属环 |
||||||||||
流出 | |||||||||||||||
排水 | |||||||||||||||
空气25A | 25A Rc or 金属环 | ||||||||||||||
滤芯种类 | 高精度用 | 標準用 | 粗用 | ||||||||||||
公称过滤精度 ※1 | 15µm | 25µm | 50µm | ||||||||||||
材质 | 滤芯:SUS316L 机体:SUS304(标准)※也可对应CS。 |
※1:公称过滤精度是指补充记载精度的大部分(70%以上)微粒子的滤芯过滤能力。数值为本公司试验的实际值。

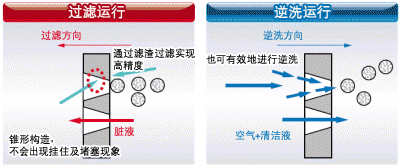

过滤、逆洗的原理

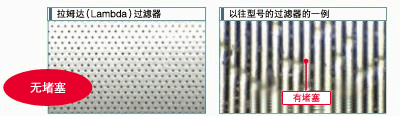

过滤运行后的照片
运行规定时间的后过滤器表面状况
