C1型
工程
- 加热装置
- 静态混合管相关
- 切割・磨削机
- 过滤装置相关
去除混入冷却液中的所有异物
去除所有异物。
- 金属
铁、铝、超硬 - 非金属
磨粒、碳 - 混入油分
运转油、润滑油 - 泡
特点
去除所有异物的高精度过滤
独特的过滤面形状,进行理想的滤渣过滤。除切削粉末、磨粒外,还可去除凝胶化、乳化后的,阻碍稳定磨削的油分、碳等混入物质。
降低纸张的使用量
独特的过滤面形状,最佳的纸张设计,实现了用纸量的大幅度降低。通过与超高精度磁力分离机相组合,使纸使用量降低到1/2以下(最大1/6)。(与以往机器相比)
易维护
结构简单,便于维护。
不锈钢制机体
不易生锈,不会附着切削粉末,容易清扫。
光催化剂效果
通过小型冷却液处理装置(选配),可实现混入油分分解、抗菌、防臭等效果。
用途
适用磨削盘
外圆磨削、平面磨削、无心磨削、内面磨削、双头磨削等使用普通砂轮的超精密磨削、研磨加工。搪磨、包装、超精细加工等使用了CBN、金刚石砂轮的超精细磨削、研磨加工
适用材质
铸铁、SCM、FCD、碳钢、普通钢铁等
规格
型号 | C1-6 | C1-12 | C1-24 | C1-50 | |
---|---|---|---|---|---|
※处理量(ℓ/min) | 60 | 120 | 240 | 500 | |
有效槽容量(ℓ) | 90 | 230 | 280 | 550 | |
额定电源 | 200V 50/60Hz 0.23kW | 200V 50/60Hz 0.45kW | 200V 50/60Hz 1.6kW | 200V 50/60Hz 2.4kW | |
材质 | 磁力分离器 | SUS304 | |||
纸带过滤机 | SS400(纸流入部为SUS304) |
※除标准型以外,也可制作40、80、180、360ℓ/min规格。

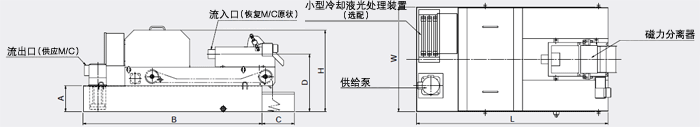

尺寸・质量
型号 | L | W | H | A | B | C | D | 流入口 O |
流出口 P |
质量 kg |
---|---|---|---|---|---|---|---|---|---|---|
C1-6 | 1480 | 805 | 630 | 200 | 1380 | 250 | 445 | 50A | 15A | 175 |
C1-12 | 1900 | 805 | 730 | 300 | 1800 | 250 | 445 | 50A | 15A | 175 |
C1-24 | 1960 | 1105 | 755 | 300 | 1860 | 300 | 590 | 100A | 40A | 270 |
C1-50 | 2420 | 1405 | 990 | 350 | 2320 | 350 | 760 | 150A | 80A | 600 |
※电源为三相200v,50/60Hz。

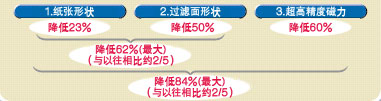

消减纸张使用量
(1)由纸张形状所带来的效果
(2)由过滤面形状所带来的效果
(3)由使用超高精度磁力分离机所带来的效果
由(1)~(3)的综合效果所带来的纸张使用量的降低
选配

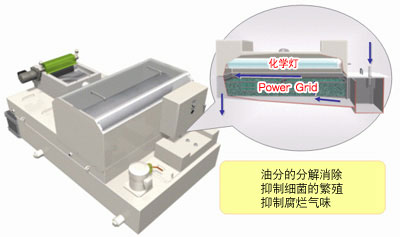

小型冷却液光处理装置
通过Power Grid(涂上氧化钛的再生砂轮)的光催化剂作用可实现下述效果:
-
- 混入油分的分解
- 抗菌(抑制细菌的繁殖)
- 防臭(抑制腐烂气味)

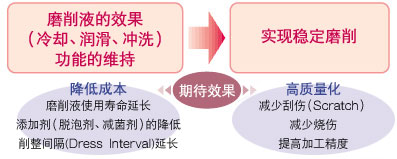

组合1的效果
一次效果

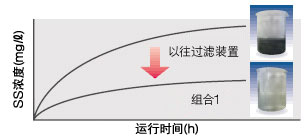

SS浓度的低位稳定化
※SS浓度(mg/ℓ)是指漂浮在液体中的悬浮固体的浓度,是衡量受污损状况的指标。
通过针对不同过滤对象的高精度过滤装置的组合,从而降低冷却液的SS浓度,实现稳定化。
