C3型

工程

去除精密磨削加工时产生的细小磁性切削屑与其他微粒子。
使用磨粒脱落少的CBN及金刚石砂轮的标准型精密磨削加工。

C3型

特点

高精度过滤
采用超高精度磁力分离器,搪磨加工、包装加工、超精细加工等所产生的磁性超微粒子淤渣的回收率为98%以上。

去除非磁性体的微粒子
在沉淀槽中去除用磁力分离器无法去除的非磁性体的微粒子。
可轻松进行淤渣的回收作业。

无易耗品
无易耗品。运行成本较低,无需特别维护。

防止槽内污损
该结构由于在槽内的不断搅拌作用下,淤渣沉淀导致槽污秽较少。

光催化剂效果
通过小型冷却液处理装置(选配),可实现混入油分分解、抗菌、防臭等效果。

用途

适用磨削盘
搪磨、包装、超精细加工等使用了CBN及金刚石砂轮的精密磨削加工

适用材质
铸铁、SCM、FCD、碳钢、普通钢铁等

规格

型号 C3-6 C3-12 C3-24 C3-50
※处理量(ℓ/min) 60 120 240 500
有效槽的容量(ℓ) 95 300 500 1100
沉淀槽容量(ℓ) 35 120 300 500
额定电源 200V 50/60Hz 0.29kW 200V 50/60Hz 0.79kW 200V 50/60Hz 0.79kW 200V 50/60Hz 2.4kW
材质 SUS304(其中槽为SS400)

※除标准型以外,也可制作40、80、180、360、800、1000ℓ/min规格。

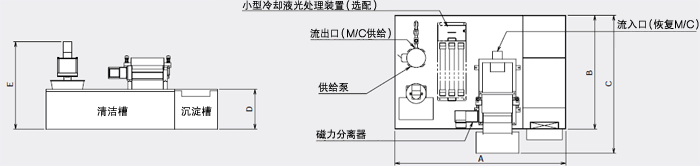

尺寸・质量

尺寸・质量
型号 A B C D E 流入口
O
流出口
P
处理量
ℓ/min
质量
kg
C3-6 1200 800 1100 280 615 50A 20A 60 140
C3-12 2000 1500 1800 320 651 80A 25A 120 310
C3-24 2800 2000 2400 350 681 100A 40A 240 530
C3-50 3300 2500 2700 420 900 150A 80A 500 950

※电源为三相200V,50/60Hz。

选配

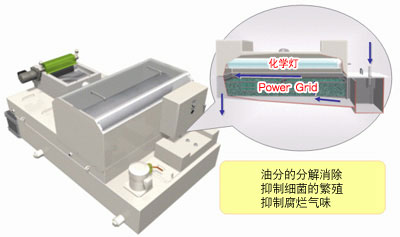

小型冷却液光处理装置

通过Power Grid(涂上氧化钛的再生砂轮)的光催化剂作用可实现下述效果。

小型冷却液光处理装置

混入油分的分解
抗菌(抑制细菌的繁殖)
防臭(抑制腐烂气味)

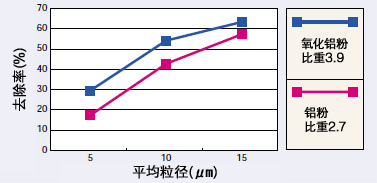

沉淀槽效果

沉淀槽效果

※本公司所实施的沉淀槽1次操作的去除率测量的结果。

测试条件

型号:C3-6
沉淀槽容量:35ℓ
流量:60ℓ/min
冷却液:水溶性磨削液NORITAKE COOL(SEC‐800P)

组合3的效果

一次效果

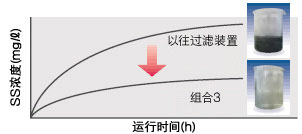

SS浓度的低位稳定化
SS浓度的低位稳定化

※SS浓度(mg/ℓ)是指漂浮在液体中的悬浮固体的浓度,是衡量受污损状况的指标。

通过针对不同过滤对象的高精度过滤装置的组合,从而降低冷却液的SS浓度,实现稳定化。

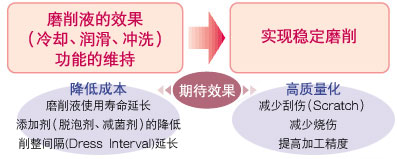

二次效果
二次效果
