基本功能
-
某些原料经过冷却后粘性大幅增加,可能会导致热交换器内发生偏流,从而无法发挥其性能,或导致原料温度不均。
STMP系列是具有特殊结构的多管式热交换器,可应对上述原料。
标准规格
材质 | 304S.S 酸洗加工 |
---|---|
传热管 | 外径27.2mm/内径21.4mm/厚度2.9mm |
叶片固定方式 | 可抽出(※止动环型) |
接续方式 | JIS10K 法兰 |
※在液体出口侧的传热管内部焊接圆环以进行固定的方式。
专利登录号 1940622
型号规格表

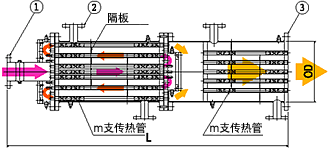

尺寸
型号 | 口径 | 叶片数 | 胴径 ODmm |
传热管数 n支 |
全长 Lmm |
传热面积 m2 |
质量 kg |
||
---|---|---|---|---|---|---|---|---|---|
(1) | (2) | (3) | |||||||
STMP-7.69A(91) | 4" | 1 1/2" | 14" | 25 | 387 | 91 | 1,782 | 7.69 | 571 |
