SME-MP系列
工程
- 加热装置
- 静态混合管相关
- 切割・磨削机
- 过滤装置相关
技术支持
-
能够使用蒸汽直接加热含有固体成分的液体。
通过采用独立的气动式蒸汽喷嘴,防止液体向蒸汽管方向倒流。
主要应用于纸浆工业的纸浆原料加热、化学工业的树脂浆液加热等。
标准规格
口径 | 2 1/2"~12" |
---|---|
材质 | 304S.S, 316S.S, 316LS.S |
叶片数 | 4 |
叶片固定方式 | 封边 |
接续方式 | 法兰(JIS10K-FF, 20K-RF) |
精加工 | 内表面抛光加工 |

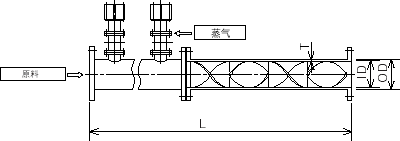

尺寸
型号 | 口径 | 蒸气量 kg/h |
温水量 m(3乗)/h |
外径 ODmm |
内径 IDmm |
厚度 Tmm |
全长 Lmm |
重量 Kg |
---|---|---|---|---|---|---|---|---|
SME-MP 65-32 | 21/2" | ※ | 15~22 | 76.3 | 65.9 | 5.2 | 844 | 30 |
SME-MP 80-32 | 3" | 20~35 | 89.1 | 78.1 | 5.5 | 1004 | 40 | |
SME-MP100-32 | 4" | 35~60 | 114.3 | 102.3 | 6.0 | 1224 | 60 | |
SME-MP125-32 | 5" | 55~90 | 139.8 | 126.6 | 6.6 | 1464 | 85 | |
SME-MP150-32 | 6" | 75~160 | 165.2 | 151.0 | 7.1 | 1624 | 130 | |
SME-MP200-32 | 8" | 130~280 | 126.3 | 203 | 6.65 | 2444 | 180 | |
SME-MP250-32 | 10" | 200~450 | 267.4 | 254 | 6.7 | 2744 | 300 | |
SME-MP300-32 | 12" | 320~630 | 318.5 | 305 | 6.75 | 3204 | 320 |
蒸气压力:0.5MPaG
上述尺寸表为4个蒸汽喷嘴、4个叶片的全长和总重量。
※根据温度上升范围设置蒸汽量,并决定喷嘴数量,因此全长和重量会有所变化。
