N26系列

工程

技术支持

叶片与外管以Edge Seal固定,接液部分做抛光研磨加工处理。
叶片与管壁间无间隙。每模块有2个叶片,适用于分解检查、洗净。
因此,最适合用于原料附着的可能性高,易阻塞于叶片及管壁间的纤维淤浆制程。主要用于造纸工业中的纸浆调和制程。

标准规格

口径 2"~18"
材质 304S.S
叶片数 4 (每模块2叶片)
叶片固定方式 Edge Seal(无间隙)
接续方式 法兰(JIS10K-FF)、Ferrule
加工 内面研磨加工

型号规格表

型号规格表

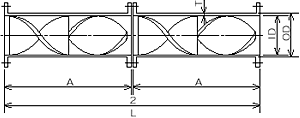

寸法

寸法
型号 口径 外径
ODmm
内径
IDmm
厚度
Tmm
Amm 全长
Lmm
重量
kg
N26-50-32 2" 60.5 52.7 3.9 160 322 10
N26-65-32 2 1/2" 76.3 65.9 5.2 220 442 16
N26-80-32 3" 89.1 78.1 5.5 250 502 19
N26-100-32 4" 114.3 102.3 6.0 310 622 26
N26-125-32 5" 139.8 126.6 6.6 380 762 42
N26-150-32 6" 165.2 151.0 7.1 460 922 59
N26-200-32 8" 216.3 203.3 6.5 620 1242 91
N26-250-32 10" 267.4 254.4 6.5 770 1542 145
N26-300-32 12" 318.5 305.5 6.5 800 1602 192
N26-350-32 14" 355.6 340.0 7.8 880 1762 257
N26-400-32 16" 406.4 390.0 8.2 1000 2002 341
N26-450-32 18" 457.2 441.0 8.1 1130 2262 435
