特長
-
多颗粒修整器运行时,多个金刚石磨粒同时进行加工,施加到金刚石磨粒上的阻力能够被均一地分散,从而可以减少修整器磨损,实现稳定修整并延长使用寿命。修整器的进给速度可提升至单颗粒修整器的2~4倍,有助于缩短修整时间。
用途
用于大型磨石的无心磨削、外圆磨削、平面磨削。
使用注意要点
安装修整器时,应使修整器表面与砂轮表面完全接触。较之于单颗粒修整器,经多颗粒修整器处理后的加工表面更为精细。当加工面过于精细时,可通过提高修整器的进给速度解决过于精细的问题。
粗加工时切入量应为0.05mm~0.03mm,精加工时切入量应低于0.02mm~0.01mm。
请注意修整时的磨削液供给以及修整器安装的结构刚性。

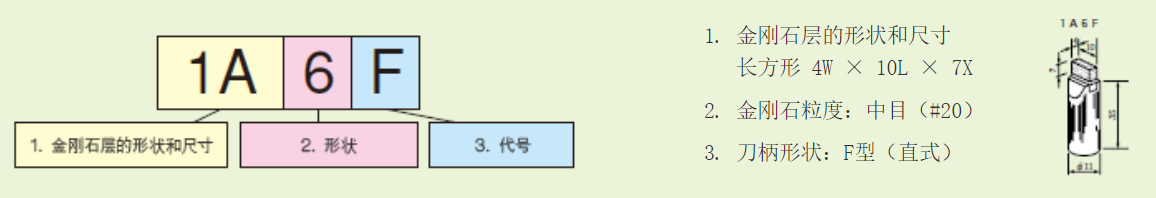

例
金刚石层的形状和尺寸
形状 | 代号 | 尺寸 | |||||
---|---|---|---|---|---|---|---|
W | L | X | |||||
1A | 4 | 10 | 7 | ||||
2A | 6 | 13 | 7 | ||||
3A | 6 | 20 | 7 |
形状 | 代号 | 尺寸 | |||||
---|---|---|---|---|---|---|---|
W | L | X | |||||
1B | 6 | 13 | 9 | ||||
2B | 6 | 20 | 9 |
形状 | 代号 | 尺寸 | |||||
---|---|---|---|---|---|---|---|
d | X | ||||||
1R | 3 | 3 | |||||
2R | 6 | 6 | |||||
3R | 9 | 9 |
金刚石粒度
代号 | 粒度 | 修整磨石的粒度 |
---|---|---|
4 | 粗目(♯16) | ♯46或更粗 |
6 | 中目(♯20) | ♯54~100 |
8 | 细目(♯30) | ♯120或更细 |
