BWFA型

工程

BWFA型

也可适用于碳、超硬粒等超微粒子淤渣!
BWFA-7型 全部尺寸 1300W×880L×1900Hmm

特点

色的过滤性能
芯体材料采用新型的细长型过滤装置,对于1μm左右的超微粒子淤渣也可实现较高的过滤精确度。
不使用过滤助剂,从而降低运行成本。

无易耗品
逆洗式的筒式过滤装置,从而减少了以往一次性筒式过滤装置所需的易耗品的使用,降低运行成本。

出色的逆洗性
通过独特的逆洗构造,有效地对滤芯进行逆洗,从而防止滤芯堵塞。

淤渣易回收
利用专用的卸料斗接收卸料浓缩液,将淤渣排出设备。构造简单,轻松排除,无需耗时。

用途

  • 超精细加工、搪磨加工、包装加工等精加工
  • 碳、超硬等超微粒子淤渣

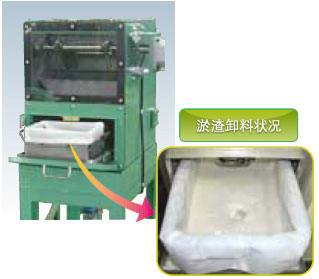

淤渣卸料构造

淤渣卸料构造
(照片:陶瓷淤渣)

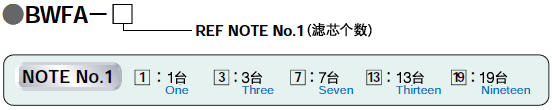

型号

型号

标准规格

滤芯个数 1台 3台 7台 13台 19台
型号 BWFA-1 BWFA-3 BWFA-7 BWFA-13 BWFA-19
排列
过滤面积 0.13㎡ 0.39㎡ 0.91㎡ 1.69㎡ 2.47㎡
最大处理量 ※1 7ℓ/min 21ℓ/min 49ℓ/min 91ℓ/min 133ℓ/min
逆洗开始压力 0.2MPaG
标准逆洗时间 3min
额定电源 AC200V 50/60Hz
空气使用量 0.4MPa
公称过滤精度 ※2 1µm

※1:最大处理量为清水中的处理量。由于所处理液体的SS浓度、粘度、温度等不同,导致处理量不同。
※2:公称过滤精度是指补充记载粒径的大部分(50%以上)微粒子的滤芯过滤能力。数值为本公司试验的实际值。
※3:当冷却液中混入水分时,有可能不会发挥上述性能。

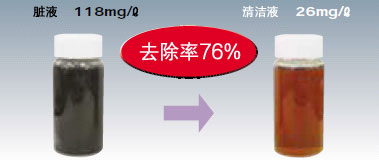

过滤实施示例1

过滤实施示例1

工作机件(Work):发动机 汽缸体
加工:搪磨
冷却液:水不溶性磨削液
脏液平均粒子直径∶1.5μm

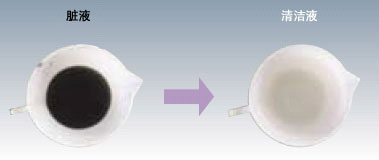

过滤实施示例2

过滤实施示例2

工作机件(Work)∶超硬工具
冷却液∶水溶性磨削液

过滤中照片
濾過中写真
