去除与磁性切削屑一同产生的磨粒。自动有效去除磨粒。
特点
是一种自动有效去除磨粒的高精度过滤设备。
高精度过滤设备,利用超高精度磁力分离器去除磁性体,之后再通过设置Miracle Ace(超高精度型旋流器),有效去除用磁力分离器无法去除的磨粒等。
淤渣易回收
磁性体切削屑被磁力分离器强有力地脱水并排出。同时磨粒在Miracle Ace下部沉淀回收在槽内轻松进行。
无易耗品
无易耗品。运行成本较低,无需特别维护。
抑制温度上升
Miracle Ace的运行压力为0.1~0.2MPaG的较低值,因此槽内温度上升不明显。
防止槽污损
该结构由于在槽内的不断搅拌作用下,淤渣沉淀导致槽污秽较少。
光催化剂效果
通过小型冷却液处理装置(选配),可实现混入油分分解、抗菌、防臭等效果。
用途
适用磨削盘
外圆磨削、平面磨削、无心磨削、内面磨削、双头磨削等使用普通砂轮的磨削加工
适用材质
铸铁、SCM、FCD、碳钢、普通钢铁等
规格
型号 | C2-6 | C2-12 | C2-30 | C2-40 | |
---|---|---|---|---|---|
※处理量(ℓ/min) | 60 | 120 | 300 | 400 | |
有效槽的容量(ℓ) | 180 | 380 | 900 | 1200 | |
额定电源 | 200V 50/60Hz 2.5kW | 200V 50/60Hz 4.2kW | 200V 50/60Hz 7.2kW | 200V 50/60Hz 7.9kW |
※除标准型以外,也可根据任意处理量实施相应的制造设计。

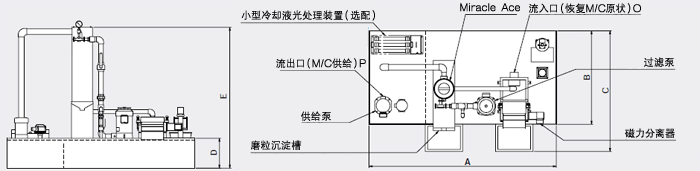

尺寸・质量
型号 | A | B | C | D | E | 流入口 O |
流出口 P |
处理量 ℓ/min |
质量 kg |
---|---|---|---|---|---|---|---|---|---|
C2-6 | 2000 | 1000 | 1290 | 320 | 1510 | 65A | 15A | 60 | 300 |
C2-12 | 2400 | 1200 | 1500 | 450 | 1610 | 80A | 25A | 120 | 500 |
C2-30 | 3400 | 1500 | 1700 | 500 | 1760 | 125A | 65A | 300 | 1000 |
C2-40 | 3500 | 2000 | 2200 | 500 | 1760 | 150A | 65A | 400 | 1300 |
※电源是三相200V,50/60Hz。
选配

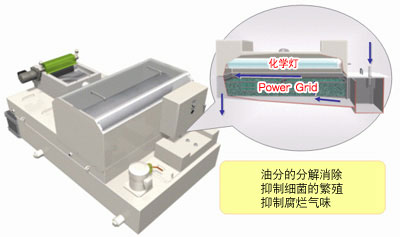

小型冷却液光处理装置
通过Power Grid(涂上氧化钛的再生砂轮)的光催化剂作用可实现下述效果。
-
混入油分的分解
抗菌(抑制细菌的繁殖)
防臭(抑制腐烂气味)

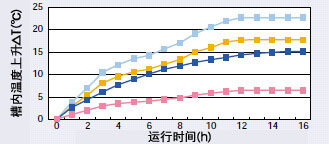

槽内温度上升测试
旋流器形式 | 运行压力(MPaG) | |
---|---|---|
则武HPC型 | 0.2(标准运行时) | |
0.1(节能运行时) | ||
A公司 | 0.25~0.3 | |
B公司 | 0.2~0.5 |
本公司所实施的性能试验结果。
测试条件
冷却液:水溶性
Miracle Ace运行压力:0.2MPaG、0.1MPaG
槽容量:300ℓ

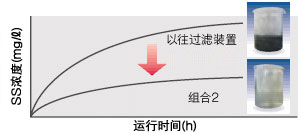

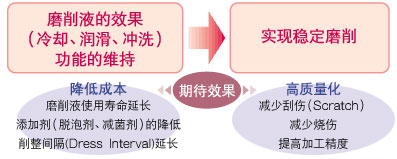

组合2的效果
一次效果
SS浓度的低位稳定化
※SS浓度(mg/ℓ)是指漂浮在液体中的悬浮固体的浓度,是衡量受污损状况的指标。
通过针对不同过滤对象的高精度过滤装置的组合,从而降低冷却液的SS浓度,实现稳定化。
