高精度地去除油性冷却液中的异物。
油性冷却液用磁力分离器 |
拉姆达(Lambda)过滤器 |
特点
高精度过滤
采用油性冷却液用磁力分离器(MSS型)进行一次处理,利用拉姆达(Lambda)过滤器(BWF型)对微粒子进行二次处理。采用拉姆达过滤器时,滤渣层表压达到0.2MPaG,从而实现较高的过滤精度。
无易耗品
无易耗品。避免工业废弃物排放的环保型设备。同时可较低地控制运行成本。
容易维护
拉姆达过滤器具有特殊的过滤面,不会引起堵塞。通过自动逆洗可实现清洁过滤面的再生利用。无需特别维护。
淤渣易回收
经拉姆达过滤器所浓缩的淤渣再通过一次处理用的磁力分离器被同时回收。磁力分离器专为油性冷却液所开发,具有优异的脱油性能力。
用途
- 超精细加工、珩磨加工、螺纹磨削、齿轮磨削及其他使用油性冷却液的加工工序。
规格
型号 | C5-1 | C5-3 | C5-7 | C5-10 | |
---|---|---|---|---|---|
目标处理量(油性)(ℓ/min) | 10 | 30 | 70 | 100 | |
有效槽的容量(ℓ) | 50 | 150 | 350 | 500 | |
额定电源 | 200V 50/60Hz 1.9kW | 200V 50/60Hz 2.5kW | 200V 50/60Hz 4.5kW | 200V 50/60Hz 5.7kW | |
材质 | 槽 | SS400 | |||
拉姆达(Lambda)过滤器 | SUS304 | ||||
磁力分离器 | SUS304 |

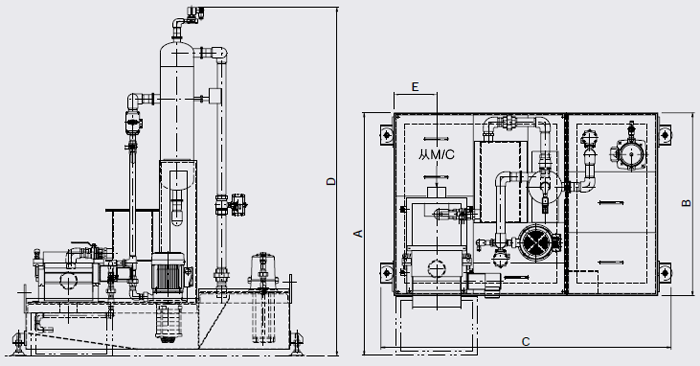

尺寸・质量
型号 |
A | B | C | D | E | 质量 kg |
---|---|---|---|---|---|---|
C5-1 | 800 | 500 | 900 | 1700 | 200 | 200 |
C5-3 | 1200 | 900 | 1450 | 1750 | 210 | 300 |
C5-7 | 1600 | 1300 | 1950 | 1750 | 300 | 550 |
C5-10 | 1800 | 1500 | 2200 | 2050 | 500 | 1200 |

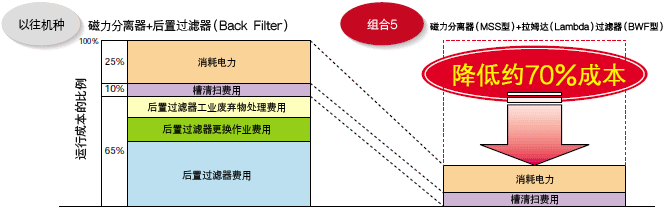

降低运行成本
- 加工工序:螺纹磨削
- 冷却液:油性冷却液
- 处理量:100ℓ/min

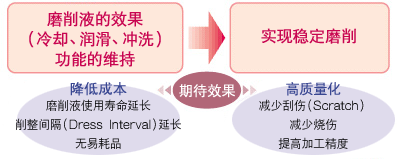

组合5的效果
一次效果

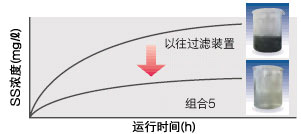

SS浓度的低位稳定化
※SS浓度(mg/ℓ)是指漂浮在液体中的悬浮固体的浓度,是衡量受污损状况的指标。
通过针对不同过滤对象的高精度过滤装置的组合,从而降低冷却液的SS浓度,实现稳定化。
