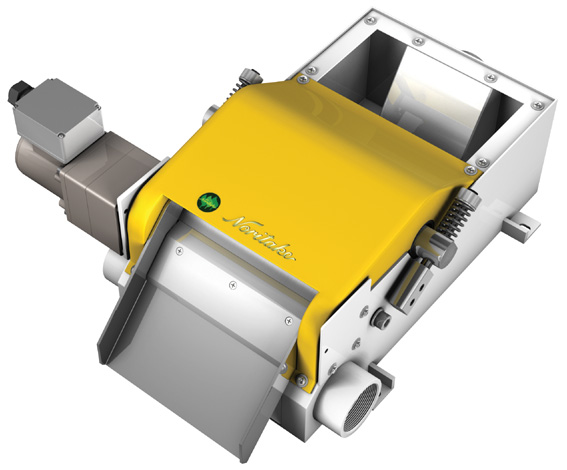

MDF型(标准用)

工程

普通磨削用

普通磨削用

特点

高精度过滤

与以往类型相比,过滤精度大幅提高。

强有力的淤渣挤压性能

通过最佳的橡胶滚轴设计,实现优异的淤渣脱水率。

新设计流路

新设计流路 New!

强化驱动部,实现高耐久性。

全不锈钢制机体

不易生锈,不会附着切削粉末,易清扫。

易维护

构造简单,便于维护。

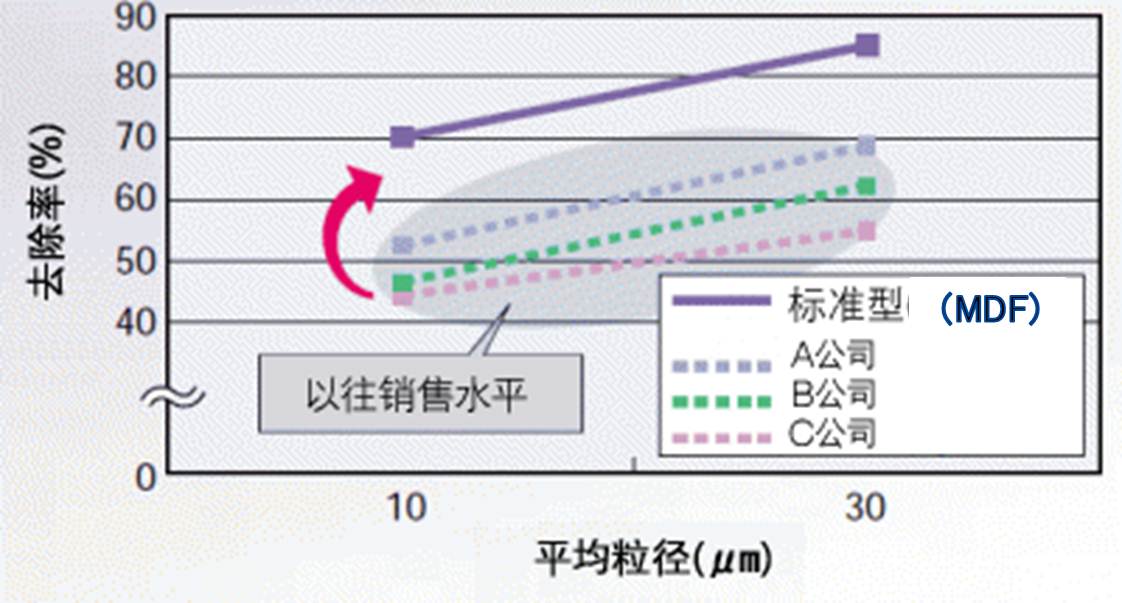

淤渣去除率 与以往类型相比


用途

  • 普通磨削(平面磨削、外圆磨削、无心磨削)
  • 减轻2次过滤器的负荷

(对于搪磨加工、精细磨削等产生的微粒子淤渣请使用高精度型 。)

规格

  标准型
型号 MDF-□(□:REF NOTE NO.)
※10μm去除率 70%以上
※30μm去除率 85%以上
※淤渣含水率 10%以下
额定电源 200V 3phase 50/60(Hz) 25(W)
实体材质 SUS304



NOTE NO.
□:处理量
4:40(l/min) 12:120(l/min)
6:60(l/min) 18:180(l/min)
8:80(l/min) 24:240(l/min)
处理量根据冷却液的粘度而变化。
上述是1~10(mPa・s)时的指标。

※本公司实施的性能试验结果。
(用水溶性冷却液(1cSt)将平均粒直径10、30μm的铁粉调制为400 mg/ℓ的液体来进行测量。)

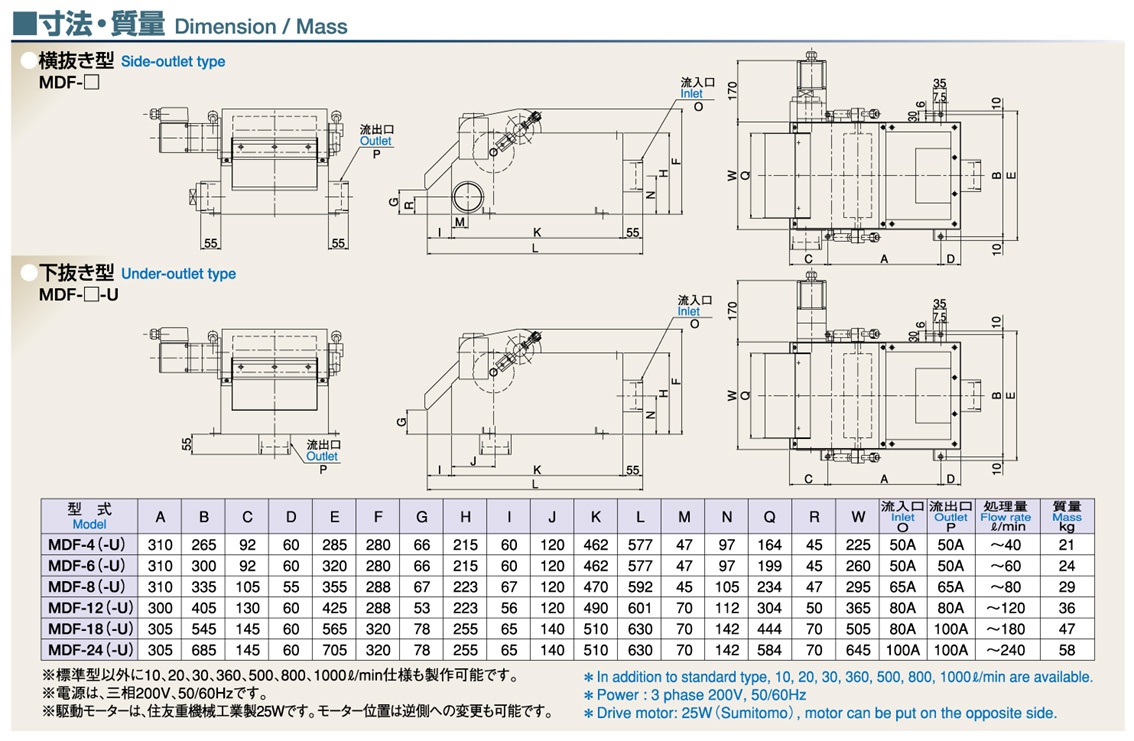

尺寸・质量

尺寸・质量

※除了标准型以外,也可制作10、20、30、360、500、800、1000/min规格。
※电源为三相200V、50/60Hz。
※驱动发动机是住友重机械工业制25W。发动机位置可向反方向改变。

选配

1.橡胶滚轴强制驱动

用于防止橡胶滚轴打滑

2.小型变压器(调整刻度盘型)

实体安装型变压器,设定磁滚筒(Drum)旋转数,以便达到最佳过滤条件

3.垂直轴发动机

发动机部的精巧化

4.橡胶滚轴用刮刀

适用于容易粘在橡胶滚轴上的淤渣

5.PTFE膜

适用于不易排出的淤渣

6.各种橡胶滚轴

适合于特殊用途的橡胶滚轴
