MSH型(大容量型)
工程
- 加热装置
- 静态混合管相关
- 切割・磨削机
- 过滤装置相关
特点
大容量
适用于360~1000ℓ/min的大量处理。
高精度过滤
在搪磨加工、包装加工、超精细加工等工序中所产生的超微粒子淤渣回收率为95%以上。
强有力的淤渣挤压性能
通过最佳的橡胶滚轴设计,实现优异的淤渣脱水率。
紧凑式设计
实现紧凑化&轻量化。
优异的高耐久性
强化驱动部,实现了高耐久性。

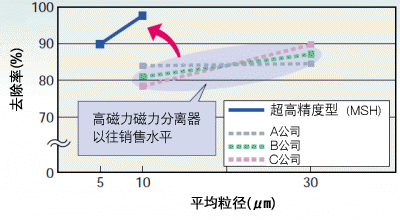

淤渣去除率 与以往类型相比
用途
- 搪磨加工、包装加工、螺纹研磨、齿轮研磨
超精细加工等产生的超微粒子淤渣 - 10cSt以上的高粘度冷却液
规格
超高精度型 | |
---|---|
型号 | MSH-□( □:REF NOTE NO.) |
※5μm去除率 | 90%以上 |
※10μm去除率 | 95%以上 |
※淤渣含水率 | 200V 3phase 50/60(Hz) 100(W) |
额定电源 | 10%以下 |
主体材质 | SUS304 |
NOTE NO. □:处理量 36:360(ℓ/min) 80:800(ℓ/min) 50:500(ℓ/min) 100:1000(ℓ/min) 处理量根据冷却液的粘度而变化。 上述是1~10(cSt)时的指标。 |
※本公司实施的性能试验结果。
(用水溶性冷却液(1cSt)将平均粒径5、10μm的铁粉调制为400mg/ℓ的液体来进行测量。)

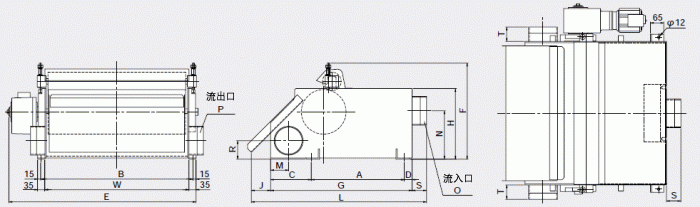

尺寸•重量
型号 | L | W | H | R | M | N | A | B | C | D | E | F | G | J | S | T |
流入口 O |
流出口 P |
处理量 ℓ/min |
重量 kg |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MSH-36 | 850 | 697 | 343 | 90 | 87 | 235 | 450 | 737 | 197 | 38 | 906 | 467 | 685 | 95 | 70 | 70 | 125A | 125A | 360 | 180 |
MSH-50 | 920 | 822 | 368 | 101 | 95 | 260 | 500 | 862 | 212 | 38 | 1031 | 492 | 750 | 100 | 70 | 70 | 150A | 150A | 500 | 220 |
MSH-80 | 1026 | 1472 | 443 | 140 | 130 | 320 | 510 | 1512 | 280 | 80 | 1693 | 570 | 870 | 86 | 70 | 70 | 200A | 200A | 800 | 390 |
MSH-100 | 1050 | 1632 |
453 |
― | ― | ― | 510 | 1672 | 280 | 80 | 1853 | 577 | 870 | 168 | ― | ― | ― | ― | 1000 | 430 |
※关于MSH-100的流入、流出口,请另行咨询。
※电源为三相200V、50/60Hz。
※驱动发动机是住友重机械工业制10W。请在订购时指明发动机安装位置。(标准机如图式所示。)
选配
1.橡胶滚轴强制驱动
用于防止橡胶滚轴打滑
2.小型变压器(调整刻度盘型)
主体安装型变压器,用于设定磁滚筒(Drum)旋转数,以便在使用油性冷却液时达到最佳过滤条件
3.橡胶滚轴用刮刀
适用于容易粘贴在橡胶滚轴上的淤渣
4.PTFE膜
适用于不易排出的淤渣
5.滚筒(Drum)硬化处理
适用于含有较多磨粒等的冷却液
40~240ℓ/min用磁力分离器
超高精度型 | 高精度型 | 标准型 | |
规格 | |||
型号 | MS0 | MS1 | MS2 |
※处理粒度 | 5~10μm | 10~30μm | 30~μm |
处理粒度是基于本公司所实施的性能试验结果。(用以水溶性冷却液将铁粉调制为400mg/ℓ的液体进行测量。)
※详细情况请参照各产品目录。
