MSS型(油性冷却液用)
工程
- 加热装置
- 静态混合管相关
- 切割・磨削机
- 过滤装置相关
-
针对高粘度油性冷却液!
特点
高精度过滤
使用强力磁铁,使得过滤面的流经路径最适合于油性冷却液,从而实现了高精度过滤。
强有力的淤渣挤压性能
通过设计油性冷却液专用的橡胶滚轴,提高了脱油率。
防滑用橡胶滚轴
可旋转式橡胶滚轴设计,防止打滑,即便是容易打滑的油质材料也可挤压淤渣。
全不锈钢制机体
不易生锈,不会附着切削粉末,易清扫。
易维护
构造简单,便于维护。
高耐久性滚筒(Drum)
通过优异的硬化处理,实现了高耐久性。

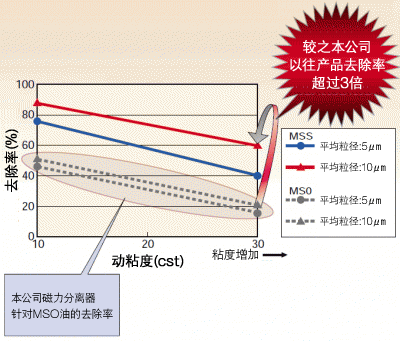

针对油性冷却液粘度的淤渣去除率(与以往类型相比)
※利用本公司MS0-8型磁力分离器,用10cSt的油性冷却液将平均粒径10μm的铁粉调制为1500[mg/ℓ]的液体后,加以比较。处理量为最大时的情形。
用途
- 超精细加工、珩磨加工、螺纹研磨、齿轮研磨
使用其他油性冷却液的加工
规格
超高精度型 | |
---|---|
型号 | MSS-□(□:REF NOTE NO.) |
※5μm去除率(10cSt/30cSt) | 75%以上/45%以上 |
※10μm去除率(10cSt/30cSt) | 85%以上/60%以上 |
※淤渣含油率(10cSt/30cSt) | 14%以下/14%以下 |
额定电源 | 200V 3phase 50/60(Hz) 25(W) |
实体材质 | SUS304 |
NOTE NO. □:处理量 2:20(L/min) 6:60(L/min) 3:30(L/min) 9:90(L/min) 4:40(L/min) 12:120(L/min) |
※本公司实施的性能试验结果。
(用油性冷却液(10cSt、30cSt)将平均粒径5、10μm的铁粉调制为1500mg/ℓ的液体来进行测量。)

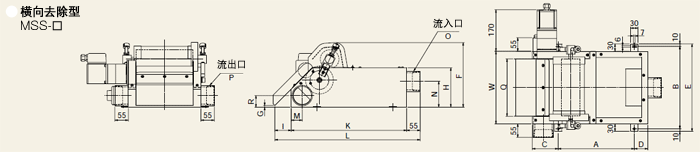

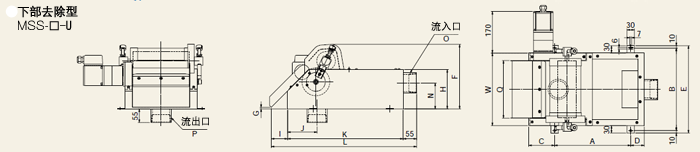

尺寸·质量
型号 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | Q | R | W |
流入口 O |
流出口 P |
处理量 ℓ/min |
质量 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
动粘度1~30(cSt)为止为kg | |||||||||||||||||||||
MSS-2(-U) | 310 | 265 | 92 | 60 | 285 | 255 | 6 | 152 | 60 | 120 | 462 | 577 | 47 | 97 | 164 | 45 | 225 | 40A | 40A | ~20 | 19 |
MSS-3(-U) | 310 | 300 | 92 | 60 | 320 | 252 | 6 | 152 | 60 | 120 | 462 | 577 | 47 | 97 | 199 | 45 | 260 | 50A | 50A | ~30 | 22 |
MSS-4(-U) | 310 | 335 | 105 | 55 | 355 | 263 | 7 | 160 | 67 | 120 | 470 | 592 | 45 | 105 | 234 | 47 | 295 | 65A | 65A | ~60 | 31 |
MSS-6(-U) | 300 | 405 | 130 | 60 | 425 | 273 | 2 | 170 | 56 | 120 | 490 |
601 |
70 | 112 | 304 | 50 | 365 | 65A | 65A | ~60 | 31 |
MSS-9(-U) | 305 | 545 | 145 | 60 | 565 | 310 | 31 | 207 | 65 | 140 | 510 | 630 | 70 | 142 | 444 | 70 | 505 | 65A | 65A | ~90 | 41 |
MSS-12(-U) | 305 | 685 | 145 | 60 | 705 | 310 | 31 | 207 | 65 | 140 | 510 | 630 | 70 | 142 | 584 | 70 | 645 | 80A | 80A | ~120 | 48 |
※电源为三相200V、50/60Hz。
※驱动发动机是住友重机械工业制25W。发动机位置也可向反方向改变。
设备示例
将磁力分离器与拉姆达过滤器相结合,设计组合型的过滤设备,以便高精度地过滤油性冷却液。
组合5<油性冷却液用> 拉姆达过滤器组合过滤设备
油油性冷却液用磁力分离器(MSS型)+拉姆达过滤器(BWF型)
选配
1.适用于不易排出的淤渣
1.PTFE膜(重视排出性)
2.表面特殊加工门(Shoot)(排出性+耐磨损性)
2.各种橡胶滚轴
适用于特殊用途的橡胶滚轴
3.橡胶滚轴用刮刀
适用于容易粘贴在橡胶滚轴上的淤渣
4. 直线轴发动机
发动机部的精巧化
5. 变压器
实体安装型变压器,设定磁滚筒(Drum)旋转数,以便达到最佳过滤条件
