Roll to Roll特殊气氛炉
工程
- 加热装置
- 静态混合管相关
- 切割・磨削机
- 过滤装置相关
使用温度 | R.T.~400℃ |
---|---|
温度精度 | ±5℃ |
气氛 | Air、N2(Option) |
清洁度 | Class 1000 |
膜宽 | 600~1200mm |
输送张力 | 10~100N |
用途
双层FCCL聚酰亚胺正式干燥~热硬化工序
聚酰亚胺膜水分干燥工序
各种透明耐热膜的退火处理工序

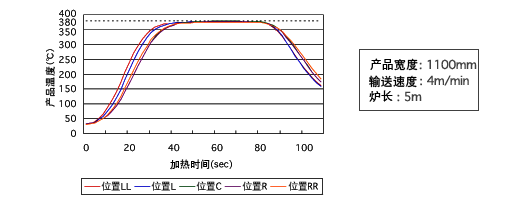

均匀加热
通过专为该装置开发的加热器和加热炉构造,能够与远红外线加热器同时稳定气氛温度,详细设定温度曲线。
消除输送时的卷曲、起皱问题
该装置设计消除了加热所产生的产品的卷曲、起皱等各种问题。
提高了加热空间的维护性
采用炉体上部大开口的结构,容易进行装置运行前的穿膜作业和定期维护。
规格
区域 | 加热区域 | 冷却区域 | |
---|---|---|---|
方式 | 远红外线加热 | 间接放射冷却 | |
性能 | 使用温度范围 | 50~400℃ | 400~25℃ |
炉内温度分布精度 | ±2.0℃ | - | |

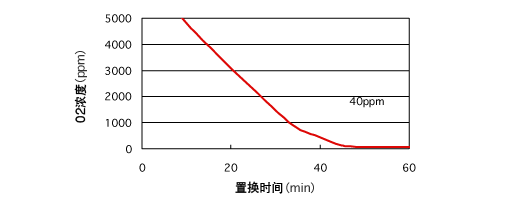

气氛稳定时间 | 约60min(无负荷状态) | ||
应对气氛气体 | N2、空气 | ||
构成 | 外壁材料 | SS、烧结涂装 | |
内壁材料 | SUS304 | SUS、铝 | |
绝热材料 | 石棉 | - | |
冷却筒 | - | 散热片(AL) | |
加热 | 加热器 | 远红外线加热器 | - |
温度控制方式 | 通过TIC的微型计算机进行PID控制 | - | |
加热器控制电路 | SSR | - | |
气氛控制 | 送气口 | 加热器表面 | - |
排气口 | 排气口 | - | |
气帘 | 入口1处 | 出口1处 | |
流量计 | 炉内用5支、气帘用2支 | ||
输送 | 形式 | 非接触输送、自由滚筒输送或滚轮驱动输送 | |
材质 | 滚轮 SUS304 | ||
驱动装置(OP) | 伺服电动机,附带调速器 | ||
安全装置 | 温度异常、鼓风机异常、O2气体浓度上升异常、独立过升防止器、漏电警报、气压异常、紧急停止 | ||
选配零件 | 6打点记录仪、100V插座、焦油阱、触摸屏、加热器断线警报 |
尺寸・实用性
型号 | NIR-506 | NIR-1006 | NIR-10011 |
---|---|---|---|
外形尺寸(mm) | 1550W×6700L×1480H | 1550W×12630L×1480H | 2000W×12630L×1400H |
加热部尺寸(mm) | 5000L | 10000L | 10000L |
冷却部尺寸(mm) | 1000L | 2000L | 2000L |
有效宽度(mm) | 600W | 600W | 1100W |
输送线(mm) | 850H | 850H | 850H |
电源(200V) | 三相/130KVA | 三相/255KVA | 三相/442KVA |
压缩空气(kg/cm2) | 5 | 5 | 5 |
N2气体最大使用量(公升/min) | 700 | 1400 | 2100 |
冷却水(公升/min) | 2 | 3 | 5 |
