基本功能
-
主要用于化学业界的树脂冷却工程,或合成纤维工业的Polymer冷却器使用。
标准规格
材质 | 304S.S酸洗加工 |
---|---|
叶片固定方式 | 两端焊接 或是 Edge Seal*1 或是Ring*2焊接(可抽出) |
接续方式 | JIS 10K法兰 |
*1 叶片全与传热管接合的固定方式
*2 将准备安装的Ring通过法兰在液体入口倒叶片处嵌入固定的方法。

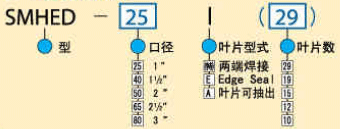

型号规格表

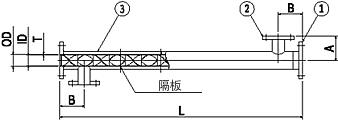

尺寸
型号 | 口径 | 叶片数 | 外径 ODmm |
内径 IDmm |
厚度 Tmm |
A mm |
B mm |
全长 Lmm |
夹套管(3) | 传热面积 m2 |
重量 kg |
|
---|---|---|---|---|---|---|---|---|---|---|---|---|
(1) | (2) | |||||||||||
SMHED-25I (29) | 2" | 1" | 29 | 34.0 | 27.2 | 3.4 | 120 | 120 | 1,200 | 2"Sch20S | 0.12 | 15 |
SMHED-40I (19) | 2 1/2" | 1 1/2" | 19 | 48.6 | 41.2 | 3.7 | 120 | 120 | 1,200 | 2 1/2"Sch20S | 0.17 | 23 |
SMHED-50I (15) | 3" | 2" | 15 | 60.5 | 52.7 | 3.9 | 120 | 120 | 1,200 | 3"Sch20S | 0.22 | 29 |
SMHED-65I (12) | 4" | 2" | 12 | 76.3 | 65.9 | 5.2 | 130 | 120 | 1,200 | 4"Sch20S | 0.27 | 38 |
SMHED-80I (10) | 5" | 2" | 10 | 89.1 | 78.1 | 5.5 | 150 | 120 | 1,200 | 5"Sch20S | 0.32 | 51 |
