SMHEDN/S系列

接液部全部采用卫生型加工,可以进行CIP洗净。 而且叶片容易抽出,可以进行简单的分解清洗。

标准规格

材质 304S.S(内面研磨加工)
(供选用电解研磨加工)
叶片固定方式 可抽出(短管焊接固定)
接续方式 Ferrule

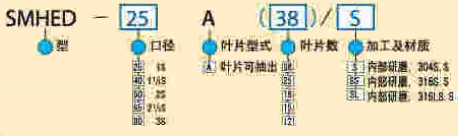

型号规格表

型号规格表

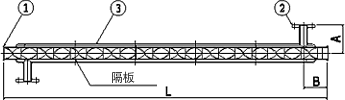

尺寸

尺寸
型号 口径 叶片数 外径
ODmm
内径
IDmm
厚度
Tmm
A
mm
B
mm
G
mm
全长
Lmm
夹套管(3) 传热面积
m2
重量
kg
(1) (2)
SMHEDN-25A(38)/S 1S 3/4" 38 25.4 23.0 1.2 119 100 30 1,382 1 1/4"Sch20 0.1 9
SMHEDN-40A(24)/S 1 1/2S 1" 24 38.1 35.7 1.2 119 100 30 1,382 2"Sch20 0.15 13
SMHEDN-50A(18)/S 2S 1 1/2" 18 50.8 47.8 1.5 119 100 30 1,382 2 1/2"Sch20 0.2 18
SMHEDN-65A(14)/S 2 1/2S 2" 14 63.5 59.5 2.0 119 100 35 1,387 3"Sch20 0.25 25
SMHEDN-80A(12)/S 3S 2" 12 76.3 72.3 2.0 119 100 35 1,387 4"Sch20 0.3 35
