是采用螺旋叶片的具有高性价比的多管式热交换器。 用于低粘度流体的热交换,主要用于纯水的加热、冷却,以及洗发精、润发乳原料(Bulk)的加热。
标准规格
材质 | 304S.S酸洗加工 |
---|---|
伝熱管 | 外径10mm / 内径8mm / 厚度1mm |
叶片固定方式 | Edge Seal (Spiral Element) |
接续方式 | JIS 10K法兰 |
型号规格表

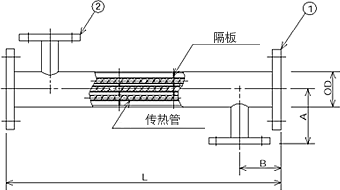

尺寸
型号 | 口径 | 管径 ODmm | A mm |
B mm |
传热管数 n支 |
全长 Lmm |
传热面积 m2 |
重量 kg |
|
---|---|---|---|---|---|---|---|---|---|
(1) | (2) | ||||||||
SMHE-1 | 2 1/2" | 1 1/2" | 76.3 | 130 | 100 | 19 | 930 | 0.53 | 27 |
SMHE-2 | 4" | 2" | 114.3 | 150 | 110 | 43 | 930 | 1.2 | 41 |
SMHE-3 | 6" | 3" | 165.2 | 180 | 120 | 109 | 930 | 3.0 | 66 |
SMHE-4 | 8" | 3" | 216.3 | 230 | 120 | 187 | 930 | 5.1 | 98 |
SMHE-5 | 10" | 3" | 267.4 | 250 | 120 | 295 | 930 | 8.2 | 145 |
