基本功能
-
总括传热系数增加3~5倍,可缩短加热时间,最适合用在传热慢的Polymer加热上。 图片为叶片固定前所照,实际装置中叶片无法抽出。
标准规格
材质 | 304S.S酸洗加工 |
---|---|
伝熱管 | 外径25.4mm / 内径21.4mm / 厚度2mm |
叶片固定方式 | 两端焊接 或是 Edge Seal 或是可抽出(Stopper Plate*型) |
接续方式 | JIS 10K法兰 |
*在两端的Reducer处安装符合传热孔管配置的开孔Plate,并加以固定的方法。

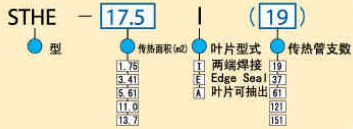

型号规格表
尺寸
型号 | 口径 | 叶片数 | 管径 ODmm | A mm |
B mm |
传热管数 n支 |
全长 Lmm |
传热面积 m2 |
重量 kg |
|
---|---|---|---|---|---|---|---|---|---|---|
(1) | (2) | |||||||||
STHE-1.75I(19) | 6" | 3" | 36 | 165.2 | 220 | 120 | 19 | 1,200 | 1.75 | 85 |
STHE-3.41I(37) | 10" | 3" | 36 | 267.4 | 270 | 120 | 37 | 1,200 | 3.41 | 181 |
STHE-5.61I(61) | 12" | 3" | 36 | 318.5 | 300 | 120 | 61 | 1,200 | 5.61 | 292 |
STHE-11.0I(121) | 16" | 4" | 36 | 418 | 350 | 160 | 121 | 1,200 | 11.0 | 522 |
STHE-13.7I(151) | 18" | 4" | 36 | 468 | 400 | 160 | 151 | 1,200 | 13.7 | 652 |
