能够对应以往板式热交换器无法处理的含有固形物的酱料及高黏度的原料。
此外,CIP洗净及分解洗净也很简单。
标准规格
材质 | 304S.S(内面研磨加工) |
---|---|
伝熱管 | 外径25.4mm / 内径21.4mm / 厚度2mm |
叶片固定方式 | 可抽出(Stopper Plate)型 |
接续方式 | Ferrule |

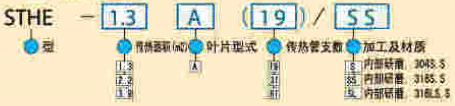

型号规格表
尺寸
型号 | 口径 | 叶片数 | 管径 ODmm |
Amm | Bmm | 传热管数 n支 |
全长 Lmm |
传热面积 m2 |
重量 kg |
||
---|---|---|---|---|---|---|---|---|---|---|---|
(1) | (2) | (3) | |||||||||
STHE-1.3A(19)/S | 2S | 6" | 2" | 27 | 165.2 | 150 | 100 | 19 | 1,350 | 1.3 | 81 |
STHE-2.2A(31)/S | 2S | 8" | 2" | 27 | 216.3 | 150 | 100 | 31 | 1,500 | 2.2 | 133 |
STHE-3.9A(61)/S | 3S | 12" | 2 1/2" | 24 | 318.5 | 230 | 100 | 61 | 1,650 | 3.9 | 230 |
