基本功能
在流体吸收气体的制程中,需要将气体微细化及分散气泡来提高气体的吸收效率。

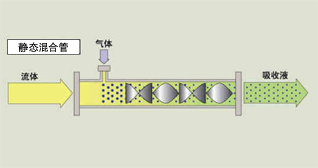

静态混合管的搅拌效果,可以使气泡微细化,达到均匀分散。并籍由连续的叶片使分散作用重复进行,进行气液接触面的更新。这样可以更有效的进行气体吸收。标准型的静态混合管,可对应的液体:气体容积比为1:2.5左右。
-
Dispersion Mixer(分散混合管)是由静态混合管与注入口组合而成的气、液及液、液分散器。
Injector是由Nozzle部和Diffuser所组成。用在气液分散时,可得到微细及均一的液滴。主要用于纸浆的氯漂白制程、次氯酸盐的制造制程、硫酸稀释制程、油脂的抽出及洗净制程等。
标准规格
SMD-□-5 | SMD-□-3 | |
---|---|---|
材质 | 机体:CS/氟素树脂内衬 叶片:陶瓷 喷嘴扩散部:氟素树脂(PTFE) |
304S.S 304S.S 304S.S |
叶片数 | 8或6 | 8 |
叶片固定方式 | 两端Ring | Ring焊接 |
接续方式 | JIS10K法兰 | JIS10K法兰 |
PAT.H8-295504

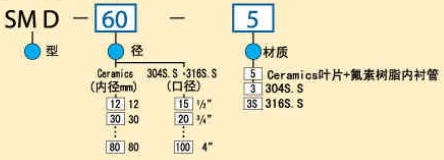

型号规格表
尺寸
SMD-□-5 型
型号 | 口径 (1)(2) |
叶片数 | 外径 ODmm |
内径 IDmm |
内衬厚 Tmm |
Amm | Bmm | Cmm | Emm | 全长 Lmm |
重量 kg |
---|---|---|---|---|---|---|---|---|---|---|---|
SMD-12-5 | 3/4" | 8 | 27.2 | 12 | 1.5 | 80 | 87 | 174 | 170 | 344 | 7 |
SMD-30-5 | 1 1/2" | 8 | 48.6 | 30 | 2.0 | 102 | 114 | 228 | 365 | 593 | 18 |
SMD-38-5 | 2" | 8 | 60.5 | 38 | 2.0 | 114 | 126 | 252 | 460 | 712 | 25 |
SMD-60-5 | 3" | 8 | 89.1 | 60 | 2.0 | 140 | 157 | 314 | 756 | 1070 | 45 |
SMD-80-5 | 4" | 6 | 114.3 | 80 | 2.0 | 165 | 185 | 370 | 781 | 1151 | 65 |
法兰(3)依流量条件决定
SMD-□-3 型
型号 | 口径 | 外径 ODmm |
内径 IDmm |
厚み Tmm |
Amm |
Bmm |
Cmm |
Emm |
全长 Lmm |
重量 kg |
|
---|---|---|---|---|---|---|---|---|---|---|---|
(1) | (2) | ||||||||||
SMD-15-3 | 3/4" | 1/2" | 21.7 | 16.1 | 2.8 | 80 | 80 | 160 | 210 | 372 | 5 |
SMD-20-3 | 1" | 3/4" | 27.2 | 21.4 | 2.9 | 90 | 90 | 180 | 275 | 457 | 7 |
SMD-25-3 | 1 1/2" | 1" | 34.0 | 27.2 | 3.4 | 100 | 100 | 200 | 350 | 552 | 9 |
SMD-40-3 | 2" | 1 1/2" | 48.6 | 41.2 | 3.7 | 115 | 115 | 230 | 520 | 752 | 12 |
SMD-50-3 | 2 1/2" | 2" | 60.5 | 52.7 | 3.9 | 120 | 120 | 240 | 670 | 912 | 15 |
SMD-65-3 | 3" | 2 1/2" | 76.3 | 65.9 | 5.2 | 130 | 130 | 260 | 830 | 1092 | 20 |
SMD-80-3 | 4" | 3" | 89.1 | 78.1 | 5.5 | 140 | 140 | 300 | 980 | 1282 | 35 |
SMD-100-3 | 5" | 4" | 114.3 | 102.3 | 6.0 | 150 | 150 | 320 | 1280 | 1602 | 70 |
法兰(3)依流量条件决定
