PRODUCTS
加压式带式真空过滤装置
集中过滤方式的最终版!
-

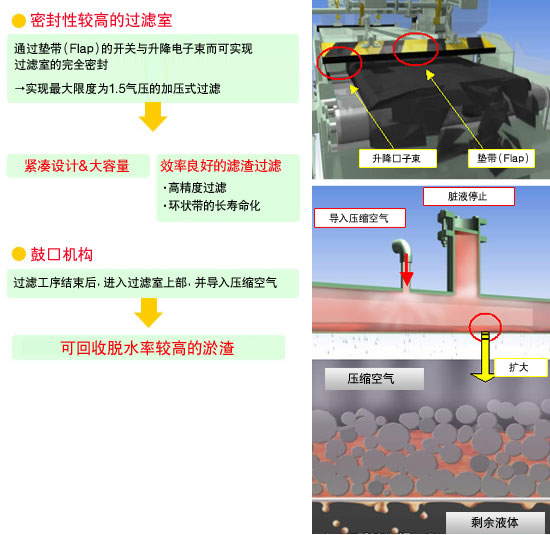

通过环状带与独特的密封结构(升降电子束与垫带(Flap)的并用),在提高密封性的过滤室中形成滤渣层,利用冷却液泵进行加压过滤。
通过该构造可在较高压力下进行过滤,形成较厚的滤渣层,从而获得较高的过滤精度。在过滤循环的最后工序中,对切削粉末进行鼓风吹气,可实现较高的脱水性能。在排出切削粉末的同时也可进行环状带的冲洗再利用。
功能
大容量
总括处理多台加工机的冷却液。适用于4000l/min(水溶性)为止的大容量过滤。
效率良好的再生构造
过滤器使用独特的环状带。排泄淤渣时同步进行冲洗,可缩短再利用时间。通过高精度过滤加压式形成较厚的滤渣层,可有效进行滤渣过滤,实现较高的过滤精度。
高精度过滤
通过由加压法形成的厚滤饼层进行高效的滤饼过滤,从而实现高过滤精度。
无易耗品
使用环状带,无易耗品的排泄,可长时间使用。
较高的淤渣脱水性能
过滤工序后,对淤渣进行鼓风吹气,可回收脱水率较高的淤渣。
与各种滤材组合
同时使用辅助滤材(硅藻土等),进行高精度的过滤。
构造
型号
型式 | 濾過面積(m2) | 最大处理能力(对M/C的供给量) L/min | ||
---|---|---|---|---|
铝、钢铁切削 | 钢铁磨削(水溶性) | 钢铁磨削(油性) | ||
NKBF-0.5 | 0.5 | ~750 | ~400 | ~200 |
NKBF-1 | 1 | ~1500 | ~800 | ~400 |
NSBF-2 | 2 | ~3000 | ~1600 | ~800 |
NSBF-3 | 3 | ~4500 | ~2400 | ~1200 |
NSBF-4 | 4 | ~6000 | ~3200 | ~1600 |
NSBF-5 | 5 | ~7500 | ~4000 | ~2000 |
规格
带宽幅 | 过滤器 实体外形尺寸 约 长×宽×高 |
所需设置面积 (包含操作面积) |
滤纸消耗量/再利用 | 所需动力 (过滤器实体) |
压缩空气 (4.5~6kg/cm2) |
质量 (过滤器实体) |
||
---|---|---|---|---|---|---|---|---|
带 | 滤纸 | |||||||
m | m | m | m2 | m2 | kW | m3/再生 | kg | |
NKBF -0.5 | 1.00 | 1.10 | 1.3×1.3×1.7 | 8 | 0.9 | 1 | 1.0 | 1,400 |
NKBF - 1 | 1.00 | 1.10 | 1.3×1.3×1.7 | 10 | 1.8 | 2 | 1.5 | 2,200 |
NSBF - 2 | 1.00 | 1.10 | 1.3×1.3×1.7 | 12 | 3.2 | 2 | 2.5 | 3,200 |
NSBF - 3 | 1.30 | 1.40 | 1.3×1.3×1.7 | 15 | 4.4 | 2 | 3.5 | 4,100 |
NSBF - 4 | 1.30 | 1.40 | 1.3×1.3×1.7 | 18 | 5.7 | 2 | 4.5 | 4,500 |
NSBF - 5 | 1.30 | 1.40 | 1.3×1.3×1.7 | 20 | 7.0 | 2 | 5.5 | 5,300 |
