Water Jet Mixer是Dispersion Mixer中具有吸引功能的气液及液液分散器。
应用在氢氧化钠的低压氯气吸收反应制程;臭氧、氨气等溶解制程。
标准规格
WEM-□-5 | WEM-□-3 | |
材质 | Housing:CS/氟素树脂内衬 叶片:Ceramics Nozzle Diffuser:氟素树脂(PTFE) |
304S.S 304S.S 304S.S |
エレメント数 | 4 | 4 |
叶片固定方式 | 两端RING | 焊接 |
接续方式 | JIS10K法兰 | JIS10K法兰 |
PAT.2733781

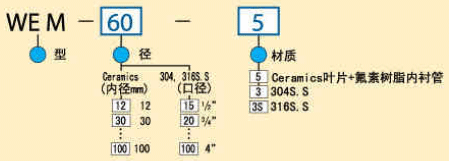

型号规格表
尺寸
WEM-□-5 型
型号 | 法兰 (1)(2) |
外径 ODmm |
内径 IDmm |
内衬厚 Tmm |
Amm |
Bmm |
Cmm |
Emm |
全长 Lmm |
重量 kg |
---|---|---|---|---|---|---|---|---|---|---|
WEM-12-5 | 3/4" | 21.4 | 12 | 1.5 | 80 | 87 | 252 | 95 | 347 | 7 |
WEM-30-5 | 1 1/2" | 48.6 | 30 | 2.0 | 102 | 114 | 390 | 205 | 595 | 18 |
WEM-38-5 | 2" | 60.5 | 38 | 2.0 | 114 | 126 | 464 | 250 | 714 | 25 |
WEM-60-5 | 3" | 89.1 | 60 | 2.0 | 140 | 157 | 606 | 406 | 1072 | 45 |
WEM-80-5 | 4" | 114.3 | 80 | 2.0 | 165 | 185 | 630 | 526 | 1156 | 65 |
WEM-100-5 | 5" | 139.8 | 100 | 3.0 | 165 | 185 | 715 | 660 | 1375 | 90 |
法兰(3)依流量条件决定。表中的C、L尺寸为参考值。
WEM-□-3 型
型号 | 法兰 (1)(2) |
外径 ODmm |
内径 IDmm |
厚度 Tmm |
Amm |
Bmm |
Cmm |
Emm |
全长 Lmm |
重量 kg |
---|---|---|---|---|---|---|---|---|---|---|
WEM-15-3 | 1/2" | 21.7 | 16.1 | 2.8 | 100 | 59 | 181 | 110 | 293 | 5 |
WEM-20-3 | 3/4" | 27.2 | 21.4 | 2.9 | 100 | 69 | 216 | 145 | 363 | 7 |
WEM-25-3 | 1" | 34.0 | 27.2 | 3.4 | 110 | 79 | 271 | 180 | 453 | 9 |
WEM-40-3 | 1 1/2" | 48.6 | 41.2 | 3.7 | 120 | 89 | 371 | 270 | 643 | 12 |
WEM-50-3 | 2" | 60.5 | 52.7 | 3.9 | 120 | 109 | 481 | 350 | 833 | 15 |
WEM-65-3 | 2 1/2" | 76.3 | 65.9 | 5.2 | 120 | 119 | 561 | 440 | 1,003 | 20 |
WEM-80-3 | 3" | 89.1 | 78.1 | 5.5 | 130 | 139 | 691 | 500 | 1,193 | 35 |
WEM-100-3 | 4" | 114.3 | 102.3 | 6.0 | 150 | 159 | 681 | 650 | 1,333 | 70 |
法兰(3)依流量条件决定。表中的C、L尺寸为参考值。
