基本功能
在高粘度液体的混合中,静态混合管的转换与分割作用扮演着很重要的角色。
籍由转换作用,可使管壁与管中央流体交互转换;利用分割作用,可使流体分割为2。籍由这些作用反复进行,可消除流体中不均质的部分。

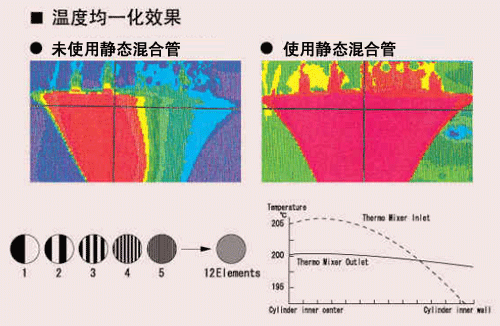

上述情况下,静态混合管不仅具有原本的混合功能,同时着重改善管中的粘度、温度、浓度、密度、流速、流体滞留时间、热履历等不均质的现象。
有合成纤维用的N20型、押出成形机用的Thermo Mixer、射出成型机用的树脂混合Nozzle等型号。
-
叶片及外管有做抛光研磨加工,叶片以Edge Seal方式固定在管内。无死角,最适合溶融Polymer的均质化制程。
主要用于改善合成纤维制程的粘度及温度不均的问题,也能运用于改善仿丝质料、提高纺织的安全性及制造特殊纺丝等。
标准规格
口径 | 1/2"~3"(口径3"以上也可制作) |
---|---|
材质 | 304S.S |
叶片数 | 6(每模块) |
叶片固定方式 | Edge Seal(无间隙) |
接续方式 | 两端焊接 |
加工 | 抛光#400相当 |
外观schedule | 80,160 |

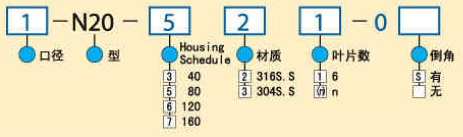

型号规格表
尺寸
型号 | 口径 | 外径 ODmm |
5:Sch80 | 7:Sch160 | ||||||
---|---|---|---|---|---|---|---|---|---|---|
内径 IDmm |
厚度 Tmm |
全长 Lmm |
重量 kg |
内径 IDmm |
厚度 Tmm |
全长 Lmm |
重量 kg |
|||
1/2-N20-□21-0 | 1/2" | 21.7 | 14.3 | 3.7 | 140 | 0.3 | ― | ― | ― | ― |
3/4-N20-□21-0 | 3/4" | 27.2 | 19.4 | 3.9 | 185 | 0.5 | 16.2 | 5.5 | 155 | 0.5 |
1-N20-□21-0 | 1" | 34.0 | 25.0 | 4.5 | 245 | 1.0 | 21.2 | 6.4 | 215 | 1.1 |
1 1/4-N20-□21-0 | 1 1/4" | 42.7 | 32.9 | 4.9 | 320 | 1.7 | 29.9 | 6.4 | 295 | 1.8 |
1 1/2-N20-□21-0 | 1 1/2" | 48.6 | 38.4 | 5.1 | 370 | 2.3 | 34.4 | 7.1 | 335 | 2.7 |
2-N20-□21-0 | 2" | 60.5 | 49.5 | 5.5 | 470 | 4.6 | 43.1 | 8.7 | 415 | 5.6 |
2 1/2-N20-□21-0 | 2 1/2" | 76.3 | 62.3 | 7.0 | 595 | 9.0 | 57.3 | 9.5 | 550 | 10.3 |
3-N20-□21-0 | 3" | 89.1 | 73.9 | 7.6 | 700 | 13.0 | 66.9 | 11.1 | 635 | 15.8 |
Sleeve
-
N20系列的小口径型,主要用在合成纤维制程的Spinning Pack、Pump Block等组合使用。
※管厚及全长依设计需要决定
Spinning Pack、Pump Block
Spinning Pack、Pump Block直接与静态混合管用Edge Seal固定的型号。本体也可进行热处理。
