叶片进行抛光研磨,Barrel内面进行硬铬电镀。可使热可塑性树脂于溶融状态时,达到温度分布均一。在押出成型机上装设Thermo Mixer,可以改善押出机所发生的溶融树脂温度不均(黏度不均)的情形,可以进行更严密的温度控管,可提高制品的质量及达到生产的安定性。(已登录新型专利Film制造Die)
标准规格
口径 | 1"~4" |
---|---|
材质 | Barrel:SCM435 叶片:316S.S |
叶片数 | 6 |
叶片固定方式 | Ring焊接(叶片可抽出) |
接续方式 | 特殊尺寸法兰 |
加工 | Barrel内面:硬铬电镀 叶片:抛光 #400 |
附属品 | Band Heater |
PAT.2681716
PAT.H05-042578

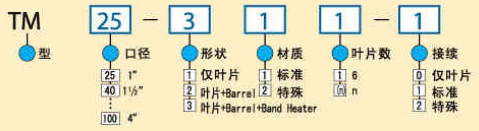

型号规格表
安装图
尺寸
型号 | 口径 | 外径 ODmm |
内径 IDmm |
全长 Lmm |
法兰 | 重量 kg |
|||
---|---|---|---|---|---|---|---|---|---|
外径 Cmm | P.C.Dmm | Bolt孔数N | Bolt孔大小Jmm | ||||||
TM25-311-1 | 1" | 63.5 | 25.4 | 230 | 114 | 90 | 4 | 11 | 10 |
TM40-311-1 | 1 1/2" | 88.9 | 38.1 | 345 | 150 | 120 | 4 | 13 | 20 |
TM50-311-1 | 2" | 114.3 | 50.8 | 457 | 178 | 146 | 6 | 13 | 40 |
TM65-311-1 | 2 1/2" | 152.4 | 63.5 | 580 | 230 | 195 | 6 | 17.5 | 85 |
TM80-311-1 | 3" | 177.8 | 76.2 | 685 | 254 | 215 | 6 | 17.5 | 130 |
TM90-311-1 | 3 1/2" | 203.2 | 88.9 | 800 | 300 | 250 | 6 | 19.5 | 190 |
TM100-311-1 | 4" | 228.6 | 101.6 | 915 | 330 | 280 | 6 | 19.5 | 270 |
※安装方式与尺寸可依需求变更
