基本功能

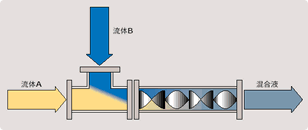

混合的制程包括稀释、中和、分散、萃取等。静态混合管利用3种混合原理—分割、转换、反转,适用各种不同的混合制程。
和以往的批次方式相比,再造性佳,可以正确且均匀混合。
此外,静态混合管也能省维修、省能源、省空间。
因应各种需求,具备多样广泛的机能。
-
叶片两端固定焊接在外管,标准时1个模块有6个叶片,依据用途来选定模块数。调和、分散、中和、萃取等,广泛的应用在一般用途。
标准规格
口径 | 3/8"~10" |
---|---|
材质 | 304S.S |
叶片数 | 6(1模块) |
叶片固定方式 | 两端焊接 |
接续方式 | JIS 10K法兰 |
Housing sch. | 40 |

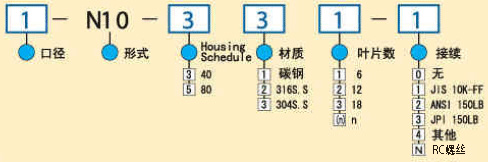

型号规格表
尺寸
型号 | 口径 | 外径 ODmm |
内径 IDmm |
厚度 Tmm |
全长 Lmm |
重量 kg |
---|---|---|---|---|---|---|
3/8-N10-331-1 | 3/8" | 17.3 | 12.7 | 2.3 | 130 | 1.2 |
1/2-N10-331-1 | 1/2" | 21.7 | 16.1 | 2.8 | 160 | 1.4 |
3/4-N10-331-1 | 3/4" | 27.2 | 21.4 | 2.9 | 210 | 2.0 |
1-N10-331-1 | 1" | 34.0 | 27.2 | 3.4 | 275 | 3.2 |
1 1/4-N10-331-1 | 1 1/4" | 42.7 | 35.5 | 3.6 | 340 | 4.5 |
1 1/2-N10-331-1 | 1 1/2" | 48.6 | 41.2 | 3.7 | 400 | 5.2 |
2-N10-331-1 | 2" | 60.5 | 52.7 | 3.9 | 520 | 7.7 |
2 1/2-N10-331-1 | 2 1/2" | 76.3 | 65.9 | 5.2 | 640 | 13.0 |
3-N10-331-1 | 3" | 89.1 | 78.1 | 5.5 | 760 | 16.7 |
4-N10-331-1 | 4" | 114.3 | 102.3 | 6.0 | 980 | 27.0 |
5-N10-331-1 | 5" | 139.8 | 126.6 | 6.6 | 1200 | 45.0 |
6-N10-331-1 | 6" | 165.2 | 151.0 | 7.1 | 1420 | 65.3 |
8-N10-331-1 | 8" | 216.3 | 199.9 | 8.2 | 1860 | 126.0 |
10-N10-331-1 | 10" | 267.4 | 248.8 | 9.3 | 2320 | 220.0 |
