洗净力升级的新型卫生级静态混合管。
分解及组装都变得非常容易。
同尺寸的叶片具有互换性,操作非常简单。
并且流体的流向无局限,可以自由装设。
内外面均已经过高质量的研磨加工。
标准规格
口径 | 1S~4S (标准型) |
---|---|
材质 | 304S.S |
叶片数 | 6(标准型) |
叶片固定方式 | 焊接固定在短管 |
接续方式 | Ferrule、IDF螺牙螺母 |
加工 | 卫生型加工(选择:电解研磨) |

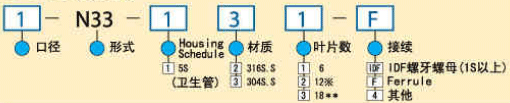

型号规格表
尺寸
型号 | 口径 | 叶片数 | 外径 ODmm |
内径 IDmm |
厚度 Tmm |
全长 Lmm |
重量 kg |
---|---|---|---|---|---|---|---|
1-N33-131-F | 1S | 6 | 25.4 | 23.0 | 1.2 | 260 | 0.6 |
1 1/2-N33-131-F | 1 1/2S | 6 | 38.1 | 35.7 | 1.2 | 380 | 0.9 |
2-N33-131-F | 2S | 6 | 50.8 | 47.8 | 1.5 | 495 | 2.0 |
2 1/2-N33-131-F | 2 1/2S | 6 | 63.5 | 59.5 | 2.0 | 610 | 3.7 |
3-N33-131-F | 3S | 6 | 76.3 | 72.3 | 2.0 | 730 | 4.7 |
4-N33-131-F | 4S | 6 | 101.6 | 97.6 | 2.0 | 975 | 8.4 |
※:6叶片型2组连接
※※:6叶片型3组连接
