外管使用透明玻璃管,可目视到流体。主要用在实验上。
标准规格
口径 | 5.0, 8.0, 11.0 (mm) |
---|---|
材质 | 管:玻璃 叶片:316 S.S |
叶片数 | 12(标准型)、24(二重管型) |
叶片固定方式 | Teflon接续固定 |
接续方式 | Teflon接续 |
使用圧力 | 0.1MPaG |
型号规格表

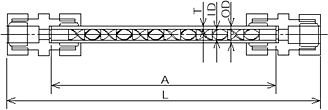

尺寸
标准型
型号 | 外径 ODmm |
内径 IDmm |
厚度 Tmm |
Amm | 全长 Lmm |
---|---|---|---|---|---|
1/4-N40-172-0 | 8.0 | 5.0 | 1.5 | 100 | (145) |
3/8-N40-172-0 | 12.0 | 8.0 | 2.0 | 150 | (215) |
1/2-N40-172-0 | 15.0 | 11.0 | 2.0 | 200 | (272) |
二重管型
型号 | 外径 ODmm |
内径 IDmm |
厚度 Tmm |
Amm | 全长 Lmm |
---|---|---|---|---|---|
1/4(1)-N40-174-0 | 8.0 | 5.0 | 1.5 | 280 | (325) |
3/8(1)-N40-174-0 | 12.0 | 8.0 | 2.0 | 380 | (445) |
1/2(1)-N40-174-0 | 15.0 | 11.0 | 2.0 | 480 | (552) |
