叶片、外管、法兰的材质均为PVC的静态混合管,适用于前后配管都是PVC材质的时候。
主要应用在上水、纯水的水处理制程,也可制作耐冲击PVC,耐热PVC。此外,也可以外覆FRP材质做补强。
标准规格
口径 | 1/2"~6" |
---|---|
材质 | PVC |
叶片数 | 6(每模块) |
叶片固定方式 | 两端固定 |
接续方式 | 法兰(相当于JIS10K) |
使用温度 | Max.50℃ |
使用圧力 | Max.0.5MPaG |
PAT.1327449

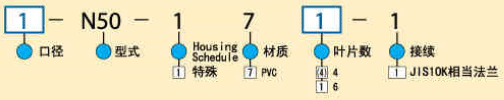

型号规格表

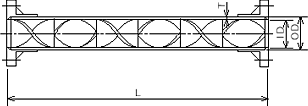

尺寸
型号 | 口径 | 外径 ODmm |
内径 IDmm |
厚度 Tmm |
全长 Lmm |
重量 kg |
---|---|---|---|---|---|---|
1/2-N50-171-1 | 1/2" | 22 | 16.0 | 3.0 | 190 | 0.4 |
3/4-N50-171-1 | 3/4" | 26 | 20.0 | 3.0 | 230 | 0.6 |
1-N50-171-1 | 1" | 32 | 25.0 | 3.5 | 250 | 0.8 |
1 1/4-N50-171-1 | 1 1/4" | 38 | 31.0 | 3.5 | 320 | 1.0 |
1 1/2-N50-171-1 | 1 1/2" | 48 | 40.0 | 4.0 | 400 | 1.4 |
2-N50-171-1 | 2" | 60 | 51.0 | 4.5 | 485 | 1.8 |
2 1/2-N50-171-1 | 2 1/2" | 76 | 67.0 | 4.5 | 630 | 2.7 |
3-N50-171-1 | 3" | 89 | 77.2 | 5.9 | 740 | 4.2 |
4-N50-171-1 | 4" | 114 | 99.8 | 7.1 | 950 | 7.3 |
5-N50-171-1 | 5" | 140 | 125.0 | 7.5 | 1180 | 11.1 |
6-N50-171-1 | 6" | 165 | 145.8 | 9.6 | 1370 | 16.3 |
