使用薄管,接续是以嵌入式为标准型。
主要用于气体的混合。叶片为Edge Seal固定型。
标准规格
口径 | 3.4, 5.0, 8.0, 11.0(mm) (混合型内径) |
---|---|
材质 | 316S.S |
叶片数 | 12, 24 |
叶片固定方式 | Edge Seal |
接续方式 | 嵌入式接续(Half Union,PT牙) |

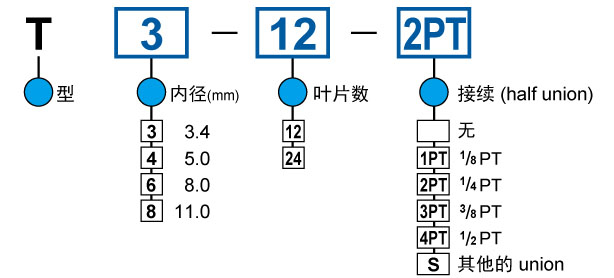

型号规格表
尺寸
型号 | 外径 ODmm |
内径 IDmm |
厚度 Tmm |
全长 Lmm |
---|---|---|---|---|
T3-12 -□ | 4.76 | 3.4 | 0.68 | 75 |
T3-24 -□ | 4.76 | 3.4 | 0.68 | 135 |
T4-12 -□ | 6.0 | 5.0 | 0.5 | 100 |
T4-24 -□ | 6.0 | 5.0 | 0.5 | 190 |
T6-12 -□ | 10.0 | 8.0 | 1.0 | 155 |
T6-24 -□ | 10.0 | 8.0 | 1.0 | 300 |
T8-12 -□ | 12.7 | 11.0 | 0.85 | 210 |
T8-24 -□ | 12.7 | 11.0 | 0.85 | 410 |
※接受Straight Union型的特别订货。
