FRP材质,1个模块有4个叶片
主要用于水处理工程中,需大口径及耐腐蚀的条件
标准规格
口径 | 6"~18"(18"以上口径也可制作) |
---|---|
材质 | FRP |
叶片数 | 4(每1模块) |
叶片固定方式 | Edge Seal(无间隙) |
接续方式 | 法兰(相当于JIS10K-FF) |
使用温度 | Max.70℃ |
使用圧力 | Max.0.3MPaG |
PAT.1327449
型号规格表

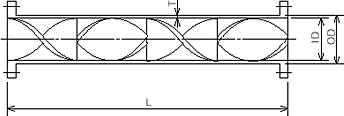

尺寸
型号 | 口径 | 外径 ODmm |
内径 IDmm |
厚度 Tmm |
全长 Lmm |
重量 kg |
---|---|---|---|---|---|---|
WSM-150-6 | 6" | 160 | 140 | 10 | 970 | 15 |
WSM-200-6 | 8" | 210 | 190 | 10 | 1320 | 24 |
WSM-250-6 | 10" | 275 | 255 | 10 | 1600 | 37 |
WSM-300-6 | 12" | 316 | 290 | 13 | 1920 | 62 |
WSM-350-6 | 14" | 356 | 330 | 13 | 2200 | 82 |
WSM-400-6 | 16" | 412 | 380 | 16 | 2520 | 130 |
WSM-450-6 | 18" | 466 | 430 | 18 | 2800 | 180 |
