Injection T

Injection T是为了最大限度地发挥静态混合管的混合能力而设计的注入口。推荐在混合液体的流量比较大时使用。

自动开关型

Injection T的注入侧喷嘴前端部为可自动开关的型号。

标准规格

材质 304S.S,Ferrule
接续方式 JIS10K法兰

PAT.2045307

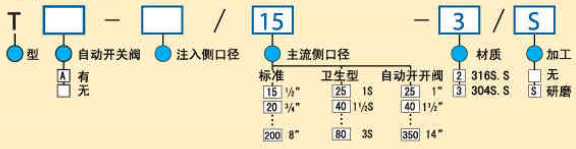

型号规格表

装于静态混合管时

静态混合管型号的末端加上/T

例)1-N60-331-1/T

只有注入口时
型号规格表

尺寸

标准型
标准型
型号 口径(1)
Amm

Bmm
T-□/15-3 1/2" 90 80
T-□/20-3 3/4" 90 80
T-□/25-3 1" 110 100
T-□/40-3 1 1/2" 110 100
T-□/50-3 2" 140 115
T-□/65-3 2 1/2" 150 120
T-□/80-3 3" 150 120
T-□/100-3 4" 160 150
T-□/125-3 5" 180 170
T-□/150-3 6" 190 180
T-□/200-3 8" 240 230

口径(2)的尺寸依流量决定

卫生型
卫生型
型号 口径(1)
Amm

Bmm

Cmm

Dmm
T-□/25-3/S 1S 55 55 53 110
T-□/40-3/S 1 1/2S 70 70 53 125
T-□/50-3/S 2S 82 82 56 140
T-□/65-3/S 2 1/2S 105 105 58 165
T-□/80-3/S 3S 110 110 58 170

口径(2)的尺寸依流量决定。
接口处可变更为IDF螺牙、螺母。

自动开关型
自动开关型
型号 口径(1)
Amm

Bmm
TA-□/25-3 1" 40 60
TA-□/40-3 1 1/2" 50 75
TA-□/50-3 2" 100 100
TA-□/65-3 2 1/2" 100 150
TA-□/80-3 3" 100 150
TA-□/100-3 4" 135 150
TA-□/125-3 5" 145 150
TA-□/150-3 6" 170 150
TA-□/200-3 8" 195 150
TA-□/250-3 10" 205 150
TA-□/300-3 12" 260 150
TA-□/350-3 14" 280 150

口径(2)的尺寸依流量决定。
接口处可变更为金属套圈(Ferrule)。
