SM蒸汽降温器是在过热蒸汽中喷射冷却水,将蒸汽降温的设备。
SM蒸汽降温器是由冷水喷射喷嘴及搅拌蒸发部位的静态混合管所组成。利用强制搅拌效果可精确控制温度。
标准规格
口径 | 1"~8" |
---|---|
材质 | 304S.S |
叶片数 | 4 |
接续方式 | 両端溶接 |
接续方式 | JIS10K法兰 |

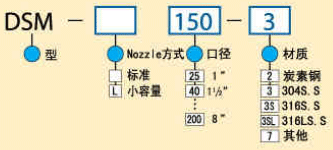

型号规格表
尺寸
DSM-L(小容量)型
型号 | 口径 | 蒸气量 kg/h |
外径 ODmm |
内径 IDmm |
厚度 Tmm |
Amm |
Bmm |
全长 Lmm |
重量 kg |
|
---|---|---|---|---|---|---|---|---|---|---|
(1) | (2) | |||||||||
DSM-L25-3 | 1" | 1/2" | ~250 | 34.0 | 27.2 | 3.4 | 110 | 202 | 500 | 8 |
DSM-L40-3 | 1 1/2" | 1/2" | ~600 | 48.6 | 41.2 | 3.7 | 130 | 227 | 650 | 12 |
DSM-L50-3 | 2" | 3/4" | ~1,000 | 60.5 | 52.7 | 3.9 | 135 | 237 | 770 | 16 |
蒸气压力:0.5MPaG
DSM(标准)型
型号 | 口径 | 蒸气量 kg/h |
外径 ODmm |
内径 IDmm |
厚度 Tmm |
Amm |
Bmm |
全长 Lmm |
重量 kg |
|
---|---|---|---|---|---|---|---|---|---|---|
(1) | (2) | |||||||||
DSM-65-3 | 2 1/2" | 3/4" | ~1,500 | 76.3 | 65.9 | 5.2 | 280 | 140 | 722 | 20 |
DSM-80-3 | 3" | 3/4" | ~2,200 | 89.1 | 78.1 | 5.5 | 310 | 160 | 822 | 30 |
DSM-100-3 | 4" | 3/4" | ~4,000 | 114.3 | 102.3 | 6.0 | 340 | 190 | 1032 | 50 |
DSM-125-3 | 5" | 1" | ~6,000 | 139.8 | 126.6 | 6.6 | 370 | 220 | 1252 | 75 |
DSM-150-3 | 6" | 1" | ~8,500 | 165.2 | 151.0 | 7.1 | 410 | 240 | 1482 | 120 |
DSM-200-3 | 8" | 1" | ~15,000 | 216.3 | 199.9 | 8.2 | 470 | 290 | 1980 | 160 |
蒸气压力:0.5MPaG
