蒸气混合器是让蒸气与液体直接混合,将液体加热的搅拌管。是由喷射蒸汽的喷嘴部与做为分散凝缩部的螺旋叶片所组成。因为使用螺旋叶片,可在管线中将蒸气直接分散凝缩于液体中,所以能利用蒸气所带有的全热量,展现优越的液温安定性,此外可以避免以槽内加热方式在蒸汽凝缩时所发生的振动、噪音等问题。
主要用来制造用于反应炉、热交换器夹套处的热媒温水及洗净温水等。蒸汽可在O~Max kg/h的范围内使用。
标准规格
口径 | 1"~12" |
---|---|
材质 | 304S.S |
叶片数 | 2叶片相当 |
叶片固定方式 | 两端焊接 |
接续方式 | 法兰(JIS10k-FF, 蒸汽部分JIS10K-RF) |

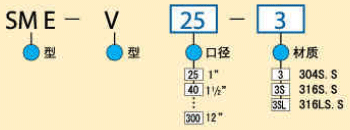

型号规格表

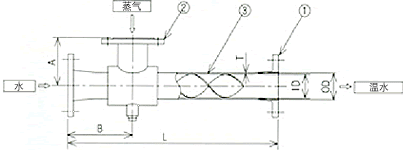

尺寸
型号 | 口径 | 外径 ODmm |
内径 IDmm |
厚度 Tmm |
全长 Lmm |
A mm |
B mm |
蒸气量 kg/h |
温水量 m3/h |
重量 kg |
||
---|---|---|---|---|---|---|---|---|---|---|---|---|
(1) | (2) | (3) | ||||||||||
SME-V 25-3 | 1" | 1" | 3/4" | 27.2 | 22.2 | 2.5 | 254 | 80 | 105 | 0~250 | 0.84~4.18 | 6 |
SME-V 40-3 | 1 1/2" | 1 1/2" | 1 1/4" | 42.7 | 36.7 | 3.0 | 379 | 110 | 133 | 0~570 | 2.28~11.4 | 9 |
SME-V 50-3 | 2" | 2" | 1 1/2" | 48.6 | 42.6 | 3.0 | 439 | 120 | 147 | 0~930 | 3.08~15.4 | 12 |
SME-V 65-3 | 2 1/2" | 2 1/2" | 2" | 60.5 | 53.5 | 3.5 | 529 | 120 | 171 | 0~1,500 | 4.85~24.3 | 17 |
SME-V 80-3 | 3" | 3" | 2 1/2" | 76.3 | 69.3 | 3.5 | 632 | 140 | 194 | 0~2,000 | 8.14~40.7 | 20 |
SME-V 100-3 | 4" | 4" | 3 1/2" | 101.6 | 93.6 | 4.0 | 804 | 160 | 233 | 0~3,500 | 14.9~74.3 | 33 |
SME-V 125-3 | 5" | ※ | 4" | 114.3 | 106.3 | 4.0 | 939 | 180 | 277 | ※ | 19.2~95.8 | 45 |
SME-V 150-3 | 6" | ※ | 5" | 139.8 | 129.8 | 5.0 | 1104 | 220 | 314 | ※ | 28.6~143 | 71 |
SME-V 200-3 | 8" | ※ | 6" | 165.2 | 155.2 | 5.0 | ※ | ※ | ※ | ※ | 40.8~204 | ※ |
SME-V 250-3 | 10" | ※ | 8" | 216.3 | 203.3 | 6.5 | ※ | ※ | ※ | ※ | 70.1~350 | ※ |
SME-V 300-3 | 12" | ※ | 10" | 267.4 | 254.4 | 6.5 | ※ | ※ | ※ | ※ | 110~549 | ※ |
V125以上,依客户使用条件进行设计。(※) V300以上大口径也可设计制造。蒸气压力:0.5MPaG
