N60系列

用途与N10系列相同,叶片与RING焊接在一起,可以自管内抽出。用在需要分解洗净的制程。

标准规格

口径 3/8"~6"
材质 304S.S
叶片数 6(1模块)
叶片固定方式 RING焊接(叶片可抽出)
接续方式 JIS 10K法兰
Housing sch. 40

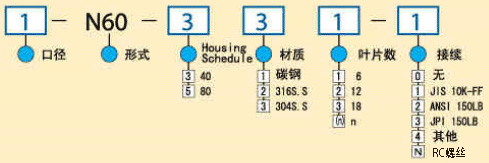

型号规格表

N60

寸法

寸法
型号 口径 外径
ODmm
内径
IDmm
厚度
Tmm
全长
Lmm
重量
kg
3/8-N60-331-1 3/8" 17.3 12.7 2.3 130 1.2
1/2-N60-331-1 1/2" 21.7 16.1 2.8 165 1.4
3/4-N60-331-1 3/4" 27.2 21.4 2.9 210 2.0
1-N60-331-1 1" 34.0 27.2 3.4 275 3.2
1 1/4-N60-331-1 1 1/4" 42.7 35.5 3.6 340 4.5
1 1/2-N60-331-1 1 1/2" 48.6 41.2 3.7 400 5.2
2-N60-331-1 2" 60.5 52.7 3.9 520 7.7
2 1/2-N60-331-1 2 1/2" 76.3 65.9 5.2 640 13.0
3-N60-331-1 3" 89.1 78.1 5.5 760 16.7
4-N60-331-1 4" 114.3 102.3 6.0 980 27.0
5-N60-331-1 5" 139.8 126.6 6.6 1200 45.0
6-N60-331-1 6" 165.2 151.0 7.1 1420 65.3
