NST系列

Noritake Cooker是用蒸汽直接加热于高粘度液体的加热器。是由蒸汽加热器、喷嘴及作为分散凝缩部的静态混合管所组成。注入到高粘度液体中的蒸汽在强制搅拌下,可以瞬时凝缩和加热。因此可以瞬时升温到所设定的温度。另外,像淀粉类原料等加热后粘度会急剧上升的液体也可以使用,在食品、纸浆、化学业界被广泛应用。蒸气在凝缩时几乎没有噪音、振动,且能迅速制造温度均一分布的液体,温度控制简单且精确。

构造简单,CIP洗净、分解清洗都很容易。



标准规格

口径 1/2"~3"
材质 本体304 S.S
叶片316 S.S
叶片数 6
叶片固定方式 Ring焊接(叶片可抽出)
接续方式 IDF螺牙螺帽、JIS10K法兰
加工 卫生型加工

PAT.1485351
PAT.1543109

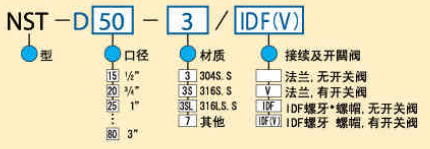

型号规格表

型号规格表

尺寸

尺寸
型号 (1)原料入口 (2)处理液入口 (3)蒸气入口
JIS10K(IDF)
原料处理流量
L/h
蒸气量
kg/h
外径
0Dmm
内径
IDmm
厚度
Tmm
全长
Lmm
重量
kg
NST-D15-3/IDF(V) 1S 1S 1/2"(1S) 50~120 ~22 21.7 14.3 3.7 320 4
NST-D20-3/IDF(V) 1S 1S 1/2"(1S) 100~400 ~75 27.2 19.4 3.9 375 5
NST-D25-3/IDF(V) 1S 1 1/4S 3/4"(1S) 200~600 ~110 34.0 25.0 4.5 470 7
NST-D40-3/IDF(V) 1 1/2S 2S 1"(1 1/2S) 400~1,500 ~280 48.6 41.2 3.7 590 12
NST-D50-3/IDF(V) 1 1/2S 2 1/2S 1 1/2" 700~3,000 ~560 60.5 52.7 3.9 755 18
NST-D65-3/IDF(V) 2 1/2S 3S 2" 1,200~5,000 ~930 76.3 65.9 5.2 910 25
NST-D80-3/IDF(V) 2 1/2S 3 1/2S 2 1/2" 2,000~7,000 ~1,300 89.1 78.1 5.5 1200 32

蒸气压力:0.5MPaG
