鼓式过滤装置
工程
- 加热装置
- 静态混合管相关
- 切割・磨削机
- 过滤装置相关
-
采用了旋转鼓式过滤器网状物来去除冷却液中60μm左右的切削粉末的过滤装置。对切削粉末的材质和冷却液的液性没有限制。可长时间连续运行。
功能

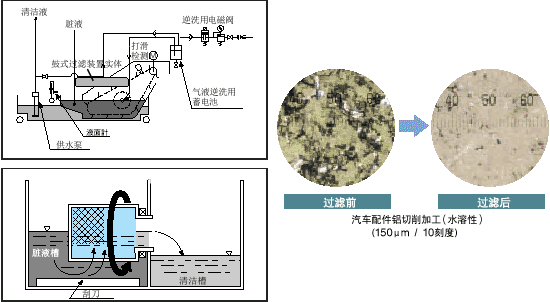

流入脏液槽内的冷却液在槽内被一次性沉淀处理。
水深差压的作用下,冷却液通过浸渍在脏液槽水面的旋转鼓式过滤机面,流入清洁槽中,最后被供给到加工机中。
在脏液槽内设置有传输带,定期排泄沉淀后的切削粉末。
规格
型号 | 处理量(#90)(水溶性) | 鼓直径 | 外形尺寸 | 全自动式 | ||
---|---|---|---|---|---|---|
L | W | H | ||||
HDC3-1 | 300 L/min | φ300mm | 1450 | 300 | 1100 | 300kg |
HDC3-2 | 700 L/min | φ300mm | 1850 | 350 | 1150 | 360kg |
HDC3-3 | 1000 L/min | φ300mm | 2250 | 350 | 1150 | 420kg |
HDC4-1 | 500 L/min | φ400mm | 1650 | 300 | 1150 | 340kg |
HDC4-2 | 1000 L/min | φ400mm | 2100 | 350 | 1150 | 420kg |
关于1000L/min以上的处理装置请另外咨询。
※采用过滤器网状物#60、#110时,处理量会有所不同。
过滤器网状物表
过滤器网状物 | 过滤精度 | 用途 |
---|---|---|
#60(250μm网眼) | ~100μm | 普通切削加工 |
#90(160μm网眼) | 100~80μm | 需要加工精度时 复合材料加工时 |
#110(135μm网眼) | ~60μm | 枪孔钻、深孔钻 |
