316LS.S製で電解研磨仕上げされており、クリーン性にすぐれています。 おもに半導体等のクリーンガスの混合プロセスに用いられます。
標準仕様
| 口径 | 1/4"～1/2" |
|---|---|
| 材質 | 316LS.S |
| エレメント数 | 6 （1モジュール当り） |
| エレメントの固定方法 | 圧着固定 |
| 接続方法 | VCR継手 |
| 仕上げ | 電解研磨 |
型式選定
選定ツールでシリーズの型式が選定できます。
流量・接続方法などの条件を入力するだけで、最適な型式を即座に提示。
仕様確認の手間を大幅に削減できます。

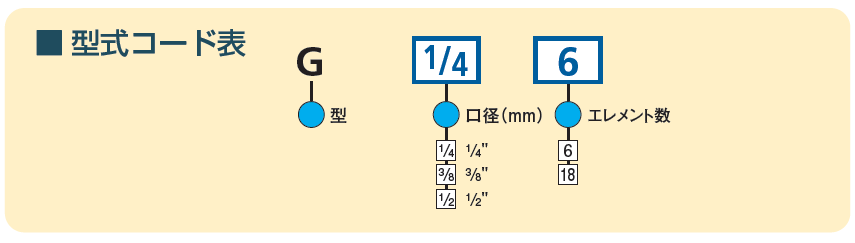

型式コード表
寸法
| 型式 | 外径 ODmm |
内 径 IDmm |
厚み Tmm |
全長 Lmm |
|---|---|---|---|---|
| G 1/4-6 | 6.35 | 4.35 | 1.0 | 140 |
| G 1/4-18 | 6.35 | 4.35 | 1.0 | 215 |
| G 3/8-6 | 9.53 | 7.53 | 1.0 | 170 |
| G 3/8-18 | 9.53 | 7.53 | 1.0 | 300 |
| G 1/2-6 | 12.70 | 10.22 | 1.24 | 190 |
| G 1/2-18 | 12.70 | 10.22 | 1.24 | 370 |
本製品の詳細確認やお見積り依頼につきましては、下記お問い合わせより承っております。
