N16シリーズ

N10タイプの大口径廉価シリーズです。エレメントは標準で1モジュール4エレメントで構成されています。おもにガス混合、水処理プロセス等の乱流域で用いられます。

標準仕様

口径 6"~20"(20"を超える口径も製作可能)
材質 304S.S
エレメント数 4(1モジュール当り)
エレメントの固定方法 両端溶接
接続方法 JIS10Kフランジ
ハウジングスケジュール 20S(材質:S.S), 40(材質:炭素鋼)

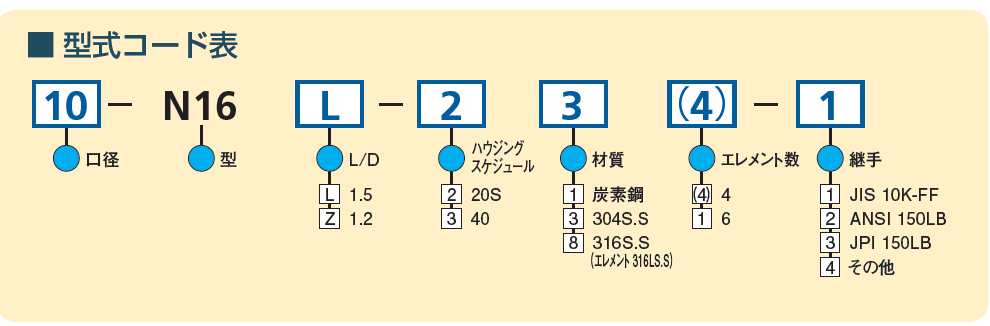

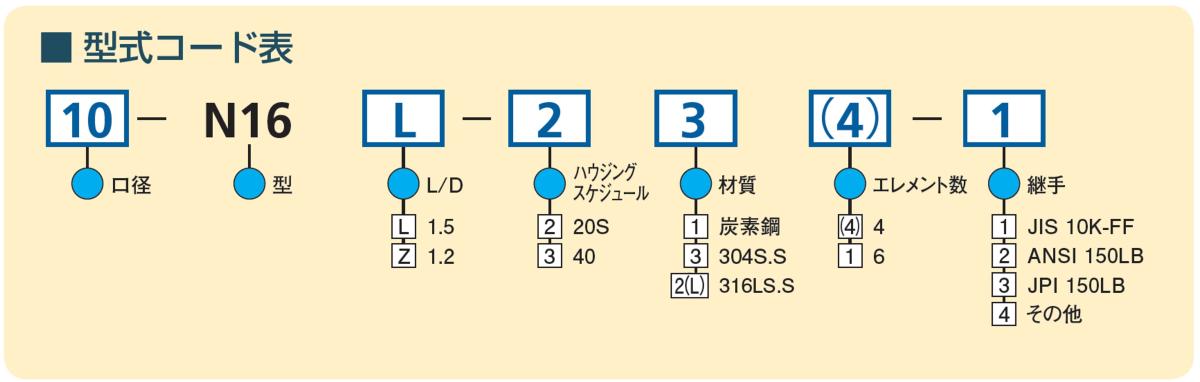

型式コード表

型式コード表

寸法

寸法
型式 呼び径 外径
ODmm
内 径
IDmm
厚み
Tmm
全長
Lmm
質量
kg
6-N16-23(4)-1 6" 165.2 155.2 5.0 1000 45
8-N16-23(4)-1 8" 216.3 203.3 6.5 1270 84
10-N16-23(4)-1 10" 267.4 254.4 6.5 1600 126
12-N16-23(4)-1 12" 318.5 305.5 6.5 1900 172
14-N16Z-23(4)-1 14" 355.6 339.6 8.0 1800 200
16-N16Z-23(4)-1 16" 406.4 390.4 8.0 2100 265
18-N16Z-23(4)-1 18" 457.2 441.2 8.0 2300 330
20-N16Z-23(4)-1 20" 508.0 489.0 9.5 2600 470
