耐食N60シリーズ(接液部テフロン等)

エンジニアリング

テクニカルサポート

エレメントとハウジングは耐食材または、耐食ライニングされています。
流体の腐食性によって材質を選択できます。
おもに化学工業のプロセス液製造、水処理プロセス(廃水)に用いられます。

フッ素樹脂

フッ素樹脂
標準仕様
口径 1/2"~6"
材質 ハウジング:STPG /PTFEライニング
エレメント:PTFE
エレメント数 4, 6
エレメントの固定方法 両端リング
接続方法 JIS10Kフランジ

ゴムライニング

ゴムライニング
標準仕様
口径 3"~14"
材質 ハウジング:STPG /ゴムライニング
エレメント:SS /ゴムライニング
エレメント数 4, 6
エレメントの固定方法 リング溶接(エレメント抜き出し可能)
接続方法 JIS10Kフランジ

PVCライニング/FRP

PVCライニング/FRP
標準仕様
口径 5"~14"
材質 ハウジング:SGP/PVCライニング
エレメント:FRP
エレメント数 4, 6
エレメントの固定方法 両端リング
接続方法 JIS10Kフランジ

耐食金属

耐食金属

1 .ニッケル 2 .モネル 3 .カーペンタ 4 .ハステロイ 5 .チタン

標準仕様

口径 1/2"~6"
材質 ハウジング:耐食金属
エレメント:耐食金属
フランジ:304S.S (ラップジョイント)
エレメントの固定方法 リング溶接(エレメント抜き出し可能)
接続方法 JIS10Kフランジ
寸法はN60シリーズをご参照下さい。

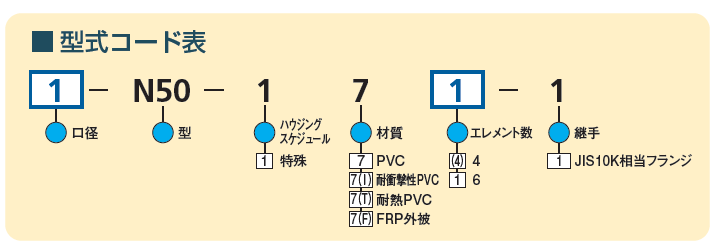

型式コード表

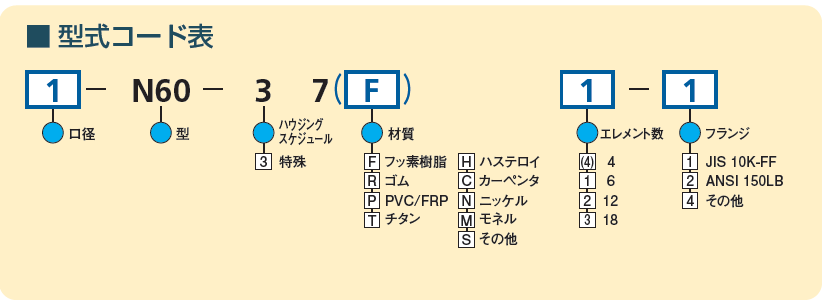

型式コード表

寸法

フッ素樹脂
寸法
型式 呼び径 内 径
IDmm
ライニング厚み
Tmm

Cmm
1:6エレメント (4):4エレメント
全長 Lmm 質量 kg 全長 Lmm 質量 kg
1/2-N60-37(F)□-1 1/2" 13.1 1.5 32 170 1.6 130 1.5
3/4-N60-37(F)□-1 3/4" 18.4 1.5 42 180 1.9 130 1.7
1-N60-37(F)□-1 1" 24.2 1.5 51 240 3 170 3
1 1/2-N60-37(F)□-1 1 1/2" 37.2 2.0 73 370 5 250 5
2-N60-37(F)□-1 2" 48.7 2.0 88 490 7 320 7
2 1/2-N60-37(F)□-1 2 1/2" 61.9 2.0 113 620 12 400 11
3-N60-37(F)□-1 3" 74.1 2.0 125 720 16 470 14
4-N60-37(F)□-1 4" 98.3 2.0 150 920 24 610 21
5-N60-37(F)□-1 5" 120.6 3.0 185 1140 38 760 34
6-N60-37(F)□-1 6" 145.0 3.0 205 1350 56 900 50
ゴムライニング
ゴムライニング
型式 呼び径 内 径
IDmm
ライニング厚み
Tmm

Cmm
1:6エレメント (4):4エレメント
全長 Lmm 質量 kg 全長 Lmm 質量 kg
3-N60-37(R)□-1 3" 72.1 3.0 130 800 17 580 16
4-N60-37(R)□-1 4" 96.3 3.0 155 1000 29 700 26
5-N60-37(R)□-1 5" 120.6 3.0 185 1230 47 820 43
6-N60-37(R)□-1 6" 145.0 3.0 215 1450 68 1000 62
8-N60-37(R)□-1 8" 193.9 3.0 265 1900 130 1300 117
10-N60-37(R)□-1 10" 242.8 3.0 325 2350 228 1600 206
12-N60-37(R)□-1 12" 291.9 3.0 370 2800 340 1900 306
14-N60-37(R)□-1 14" 327.4 3.0 415 3100 450 2100 405
16-N60-37(R)□-1 16" 375.0 3.0 475 3600 650 2400 585
PVCライニング/FRP
PVCライニング/FRP
型式 呼び径 内 径
IDmm
ライニング厚み
Tmm

Cmm
1:6エレメント (4):4エレメント
全長 Lmm 質量 kg 全長 Lmm 質量 kg
5-N60-37(P)□-1 5" 126.8 2.0 175 1230 38 900 34
6-N60-37(P)□-1 6" 150.2 2.5 205 1450 56 1000 50
8-N60-37(P)□-1 8" 199.7 2.5 250 1900 78 1300 57
10-N60-37(P)□-1 10" 248.2 3.0 315 2350 130 1600 98
12-N60-37(P)□-1 12" 298.7 3.0 360 2800 180 1950 135
14-N60-37(P)□-1 14" 332.8 3.5 400 3100 250 2120 185
