N20シリーズ(溶融ポリマー用)

エンジニアリング

テクニカルサポート

N20シリーズ

エレメントとハウジングはバフ研磨仕上げされており、エレメントはハウジングにエッジシール固定されています。 デッドスペースがなく、溶融ポリマーの均質化に最適です。 おもに合成繊維製造プロセスの粘度・温度ムラの改善に用いられ、糸質の改善、紡糸の安定性の向上及び特殊糸の製造に用いられています。

標準仕様

口径 1/2"~3"(3"を超える口径も製作可能)
材質 304S.S
エレメント数 6(1モジュール当り)
エレメントの固定方法 エッジシール(クリアランスなし)
接続方法 両端溶接
仕上げ バフ#400相当
ハウジングスケジュール 80,160

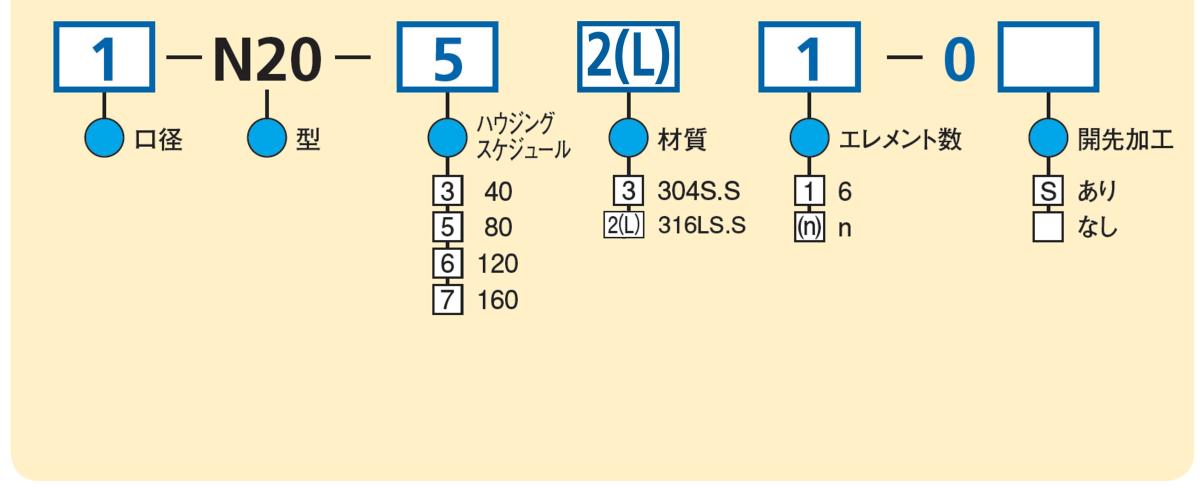

型式コード表

型式コード表

寸法

寸法
型式 呼び径 外径
ODmm
5:Sch80 7:Sch160
内径
IDmm
厚み
Tmm
全長
Lmm
質量
kg
内径
IDmm
厚み
Tmm
全長
Lmm
質量
kg
1/2-N20-□21-0 1/2" 21.7 14.3 3.7 140 0.3
3/4-N20-□21-0 3/4" 27.2 19.4 3.9 185 0.5 16.2 5.5 155 0.5
1-N20-□21-0 1" 34.0 25.0 4.5 245 1.0 21.2 6.4 215 1.1
1 1/4-N20-□21-0 1 1/4" 42.7 32.9 4.9 320 1.7 29.9 6.4 295 1.8
1 1/2-N20-□21-0 1 1/2" 48.6 38.4 5.1 370 2.3 34.4 7.1 335 2.7
2-N20-□21-0 2" 60.5 49.5 5.5 470 4.6 43.1 8.7 415 5.6
2 1/2-N20-□21-0 2 1/2" 76.3 62.3 7.0 595 9.0 57.3 9.5 550 10.3
3-N20-□21-0 3" 89.1 73.9 7.6 700 13.0 66.9 11.1 635 15.8

スリーブ

スリーブ

N20シリーズの小口径タイプです。 おもに合成繊維製造プロセスのスピニングパック、ポンプブロック等に組み込んで用いられます。 ※パイプの厚み及び全長は設計により決定致します。

スピニングパック・ポンプブロック

  • スピニングパック
  • ポンプブロック

スピニングパック・ポンプグロックに直接スタティックミキサーをエッジシールしたタイプです。本体の熱処理も可能です。
