WSMシリーズ

FRP製で1モジュールは4エレメントです。 おもに水処理プロセスの大口径で耐食性が必要な場合に用いられます。

標準仕様

口径 6"~18"(18"を超える口径も製作可能)
材質 FRP
エレメント数 4 (1モジュール当り)
エレメントの固定方法 エッジシール(クリアランスなし)
接続方法 フランジ(JIS10K-FF相当)
使用温度 Max.70℃
使用圧力 Max.0.3MPaG

PAT.1327449

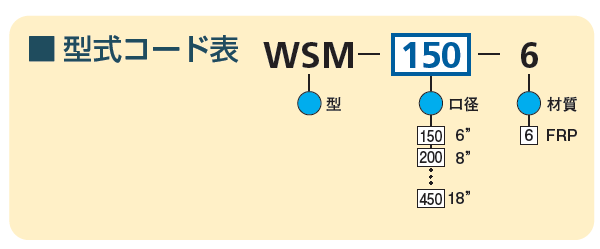

型式コード表

型式コード表

寸法

寸法
型式 呼び径 外径
ODmm
内 径
IDmm
厚み
Tmm
全長
Lmm
質量
kg
WSM-150-6 6" 160 140 10 970 15
WSM-200-6 8" 210 190 10 1320 24
WSM-250-6 10" 275 255 10 1600 37
WSM-300-6 12" 316 290 13 1920 62
WSM-350-6 14" 356 330 13 2200 82
WSM-400-6 16" 412 380 16 2520 130
WSM-450-6 18" 466 430 18 2800 180
