N40シリーズ

ハウジングにガラス管を用いているため、流体が目視できます。 おもにテストに用いられます。

標準仕様

口径 5.0, 8.0, 11.0 (mm)
材質 ハウジング:ガラス
エレメント:316S.S
エレメント数 12 (標準タイプ)
24 (二重管タイプ)
エレメントの固定方法 テフロンコネクター当り止め
接続方法 テフロンコネクター
使用圧力 0.1MPaG

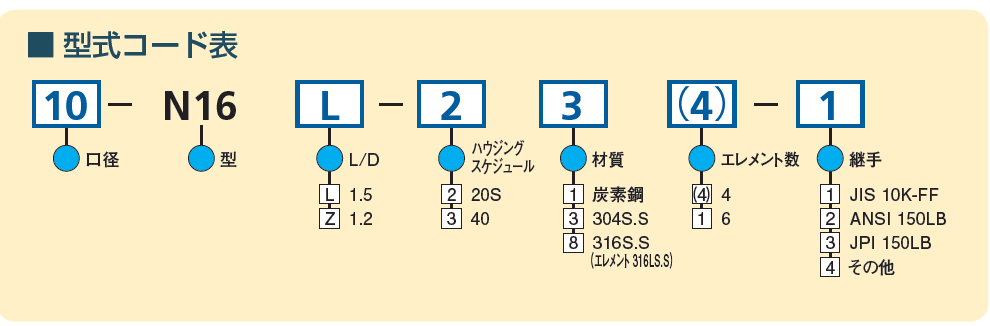

型式コード表

型式コード表

寸法

標準タイプ
寸法
型式 外径
ODmm
内 径
IDmm
厚み
Tmm
Amm 全長
Lmm
1/4-N40-172-0 8.0 5.0 1.5 100 (145)
3/8-N40-172-0 12.0 8.0 2.0 150 (215)
1/2-N40-172-0 15.0 11.0 2.0 200 (272)
二重管タイプ
二重管タイプ
型式 外径
ODmm
内 径
IDmm
厚み
Tmm
Amm 全長
Lmm
1/4(1)-N40-174-0 8.0 5.0 1.5 280 (325)
3/8(1)-N40-174-0 12.0 8.0 2.0 380 (445)
1/2(1)-N40-174-0 15.0 11.0 2.0 480 (552)
