インジェクションティー

インジェクションティーはスタティックミキサーの混合能力を最大限に生かすために設計された注入口です。 混合する流体の流量比が大きい場合に、ご使用することをおすすめいたします。

インジェクションティー

インジェクションティーの注入側ノズルの先端部を自動開閉できるタイプです。 注入液の停止時に主流体が注入側へ流入することを防止します。

標準仕様

材質 304S.S、フェルール
接続方法 JIS10Kフランジ

PAT.2045307

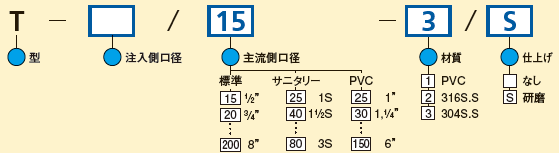

型式コード表

スタティックミキサーに組付ける場合

スタティックミキサー型式の末尾に/Tを付加する

例）1-N60-331-1/T

注入口のみの場合
注入口のみの場合

寸法

標準タイプ
標準タイプ
型式 呼び径
（1）
Amm
Bmm
T-□/15-3 1/2" 90 80
T-□/20-3 3/4" 90 80
T-□/25-3 1" 110 100
T-□/40-3 1 1/2" 110 100
T-□/50-3 2" 140 115
T-□/65-3 2 1/2" 150 120
T-□/80-3 3" 150 120
T-□/100-3 4" 160 150
T-□/125-3 5" 180 170
T-□/150-3 6" 190 180
T-□/200-3 8" 240 230

呼び径（2）サイズは流量条件により決定します。

サニタリータイプ
サニタリータイプ
型式 呼び径
（1）
Amm
Bmm
Cmm
Dmm
T-□/25-3/S 1S 55 55 53 110
T-□/40-3/S 1 1/2S 70 70 53 125
T-□/50-3/S 2S 82 82 56 140
T-□/65-3/S 2 1/2S 105 105 58 165
T-□/80-3/S 3S 110 110 58 170

呼び径（2）サイズは流量条件により決定します。
継手はIDFネジ・ナットに変更できます

自動開閉弁タイプ
自動開閉弁タイプ
型式 呼び径
（1）
Amm
Bmm
TA-□/25-3 1" 40 60
TA-□/40-3 1 1/2" 50 75
TA-□/50-3 2" 100 100
TA-□/65-3 2 1/2" 100 150
TA-□/80-3 3" 100 150
TA-□/100-3 4" 135 150
TA-□/125-3 5" 145 150
TA-□/150-3 6" 170 150
TA-□/200-3 8" 195 150
TA-□/250-3 10" 205 150
TA-□/300-3 12" 260 150
TA-□/350-3 14" 280 150

呼び径（2）サイズは流量条件により決定します。
継手はフェルールに変更できます。
