N30シリーズ(サニタリー小口径)

エンジニアリング

N30シリーズ

サニタリータイプの小口径モデルです。 食品工業に利用されるサニタリーパイプと同規格です。 本体の脱着およびエレメントの取り外しが容易で、分解洗浄が必要なプロセスにも適しています。

標準仕様

口径 1/4"~1/2"
材質 304S.S
エレメント数 12
エレメントの固定方法 ハウジング切溝+Tバー
接続方法 フェルール
仕上げ サニタリー仕上げ(オプション:電解研磨仕上げ)

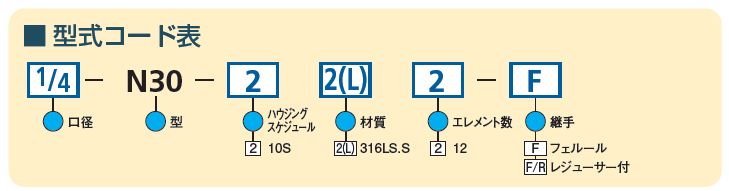

型式コード表

型式コード表

寸法

寸法
型式 呼び径 エレメント数 外径
ODmm
内 径
IDmm
厚み
Tmm
全長
Lmm
質量
kg
1/4-N30-232-F 1/4" 12 13.8 10.5 1.65 200 0.16
3/8-N30-232-F 3/8" 12 17.3 14.0 1.65 260 0.24
1/2 N30-232-F 1/2" 12 21.7 17.5 2.1 320 0.4
