安定研削を妨げる、ゲル化・乳化した混入油分も完全除去

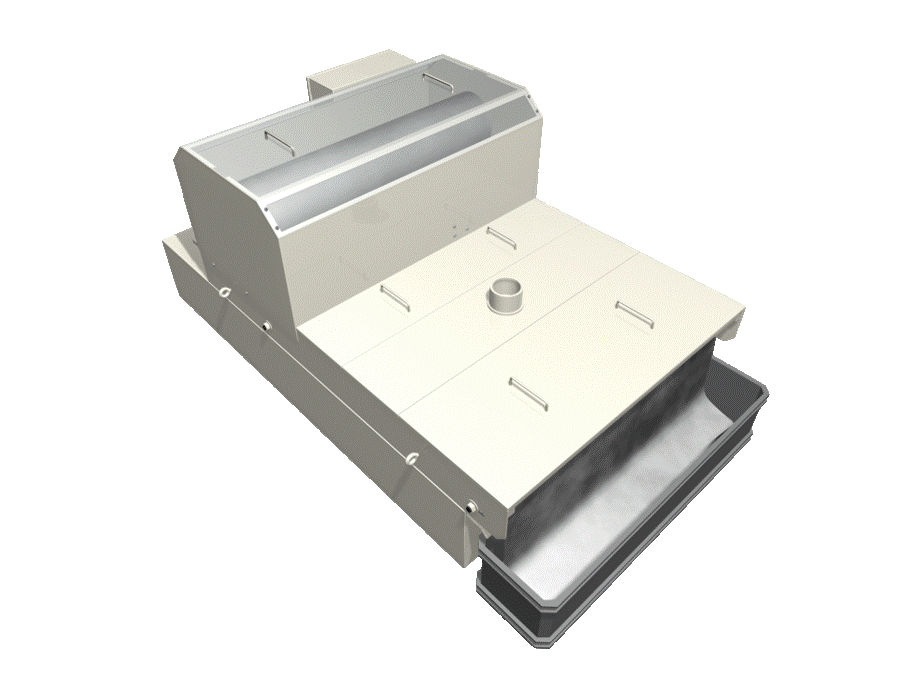

ペーパーフィルター NPF型

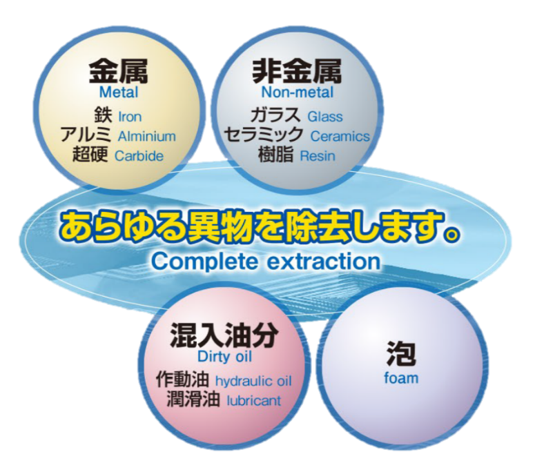

あらゆる異物を除去します。

金属
鉄、アルミ、超硬		 非金属
ガラス、セラミック、樹脂		 混入油分
作動油、潤滑油		 泡

特長

高精度濾過
独自の濾過面形状により、理想的なケーク濾過が行えます。
切粉･砥粒はもちろん、安定研削を妨げるゲル化・乳化した混入油分も除去します。

ペーパー使用量の削減
独自の濾過面形状・最適なペーパー形状にすることで、ペーパー使用量を大幅に削減しました。また超高精度型マグネットセパレーターとの組み合わせにより、ペーパーの使用量が1/2以下（最大 １/6）になります。（従来機比）

ステンレス製のフィード部
ペーパーフィード部はステンレス製で錆びにくく、切粉の付着が少なく清掃が容易です。

容易なメンテナンス
シンプルな機構でメンテナンス性に優れています。
透明カバー採用により、ペーパ残量がすぐ判り、またペーパーの取換えも容易に行えます。

安定した搬送機構
独自の方式を用いることで、ペーパー搬送部の耐久性が向上し、またペーパーの破れ・巻き込みをなくしました。

仕様

型式 NPF-4 NPF-6 NPF-8 NPF-12 NPF-18 NPF-24
※処理量（ℓ/min） 40 60 80 120 180 240
除去率 選定濾紙によります（濾紙選定表を御覧下さい）
タンク容量（ℓ） 150 165 300 360 450 500
推奨取付けポンプ定格電源 200V 0.1kW
50/60Hz		 200V 0.18kW
50/60Hz		 200V 0.25kW
50/60Hz		 200V 0.4kW
50/60Hz		 200V 0.75kW
50/60Hz		 200V 1.5kW
50/60Hz
モータ定格電源 200V　3 phase 50/60Hz　25W
材質 SS400（フィード部はSUS304）

※処理量は、平均捕捉粒子25μmの濾紙に清水を流したときに十分流れる量を示します。
※標準型以外に360、500l/min仕様も製作可能です。

用途

鉄、アルミ、超硬、ガラス、セラミック、樹脂等の研削・研磨、洗浄用クーラントの精密濾過

濾紙選定表



品番 3005 3010 3020 3025 3040
平均捕捉粒子（μm） 5 10 20 25 40
材質 レーヨン
濾紙サイズ NPF4～12 700mm×100m
NPF18, 24 1000mm×100m
標準ロール中心内径

Φ58mm

※上記以外にも平均捕捉粒子径7、60、80、100、110μmのペーパーも取り揃えておりますので、ご相談下さい。

寸法・重量

寸法・重量
型式 L W H A B C D E F G I J K

流入口

O

流出口 （ポンプ吐出口)

P

重量

kg
NPF-4 1350 810 625 320 1030 500 200 1250 250 415 400 150 950 50A 10A 130
NPF-6 1480 810 625 320 1160 500 200 1380 250 550 400 150 950 50A 15A 150
NPF-8 1620 810 725 320 1300 500 300 1520 250 650 500 150 950 65A 20A 170
NPF-12 1900 810 725 320 1580 500 300 1800 250 720 500 150 950 80A 25A 200
NPF-18 1740 1110 725 320 1420 500 300 1640 300 730 500 200 1250 80A 25A 220
NPF-24 1960 1110 725 320 1640 500 300 1860 300 690 500 200 1250 100A 40A 260

※M360、500 /min仕様の寸法・重量は別途お問い合わせ下さい。

※電源は、三相200V、50/60Hzです。

ペーパー使用量の削減

(1)ペーパー形状による効果

(1)ペーパー形状による効果

(2)濾過面形状による効果

(2)濾過面形状による効果

(3)超高精度マグネットセパレーター使用による効果

(3)超高精度マグネットセパレーター使用による効果

(1)～(3)の総合効果によるペーパー使用量の削減

(1)～(3)の総合効果によるペーパー使用量の削減
(1)粒子径と濾紙使用量
(1)粒子径と濾紙使用量
(2)粒子径と除去率
(2)粒子径と除去率

※NPF-40を使用　流入40 /min　SS濃度400mg/ のとき
（1）従来型と新型の濾紙使用量 （2）従来型と新型の除去率

濾紙 Filter paper3005 従来型 Conventional model
濾紙 Filter paper3005 新型 New model
濾紙 Filter paper3025 従来型 Conventional model
濾紙 Filter paper3025 新型 New model
濾紙 Filter paper3040 従来型 Conventional model
濾紙 Filter paper3040 新型 New model



(3)流量と濾紙使用量
(3)流量と濾紙使用量

※NPF-40を使用　SS濃度400mg/ℓのとき

濾紙 Filter paper3005 10μm
濾紙 Filter paper3005 30μm
濾紙 Filter paper3005 50μm
濾紙 Filter paper3025 10μm
濾紙 Filter paper3025 30μm
濾紙 Filter paper3025 50μm
濾紙 Filter paper3040 30μm
濾紙 Filter paper3040 50μm



(4)粘度による処理量
(テスト資料；鉄粉（平均粒径10μm,30μm,50μm）濾紙（3005,3025,3040　詳細は表面参考）

(テスト資料；鉄粉（平均粒径10μm,30μm,50μm）濾紙（3005,3025,3040　詳細は表面参考）
クーラント；ノリタケクールＳＥＣ－800Ｐ（×50）)

オプション

小型クーラント光処理装置
小型クーラント光処理装置

パワーグリッド（酸化チタンをコートした再生砥石）の光触媒作用により下記の効果が期待できます。

  • 混入油分の分解
  • 抗菌（バクテリアの繁殖を抑制）
  • 防臭（腐敗臭の抑制）
