Tシリーズ(小口径/くい込み継手)

エンジニアリング

Tシリーズ

パイプは薄肉で、接続はくい込み継手を標準としています。 おもにガスの混合に用いられます。エレメントはエッジシール固定タイプとなります。

標準仕様

口径 3.4, 5.0, 8.0, 11.0 (mm) (ミキシング部内径)
材質 エレメント:316LS.S ハウジング:316S.S
エレメント数 12,24
エレメントの固定方法 エッジシール
接続方法 Rネジ(ハーフユニオン),くい込継手(ストレートユニオン)

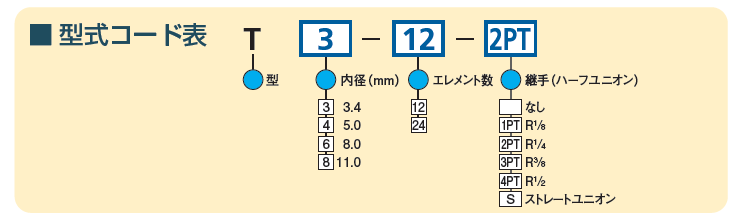

形式コード表

形式コード表

寸法

寸法
型式 外径
ODmm
内 径
IDmm
厚み
Tmm
全長
Lmm
T3-12 -☐ 4.76 3.4 0.68 75
T3-24 -☐ 4.76 3.4 0.68 135
T4-12 -☐ 6.0 5.0 0.5 100
T4-24 -☐ 6.0 5.0 0.5 190
T6-12 -☐ 10.0 8.0 1.0 155
T6-24 -☐ 10.0 8.0 1.0 300
T8-12 -☐ 12.7 11.0 0.85 210
T8-24 -☐ 12.7 11.0 0.85 410

※ご要望によりストレートユニオンもご用意できます。
